Dầm Super T và dầm I khác nhau thế nào không chỉ là vấn đề về hình dạng tiết diện mà còn liên quan đến khả năng chịu lực, cấu tạo mặt cầu và phương án thi công cầu. Mỗi loại dầm có những đặc điểm riêng về công nghệ dự ứng lực, vận chuyển và lao lắp, ảnh hưởng trực tiếp đến việc lựa chọn kết cấu và tổ chức thi công. Qua bài viết, Xây dựng Phát Đạt sẽ phân tích những khác biệt giúp các bạn đọc làm rõ đặc điểm kỹ thuật và các yếu tố cần xem xét khi lựa chọn hai loại dầm này.

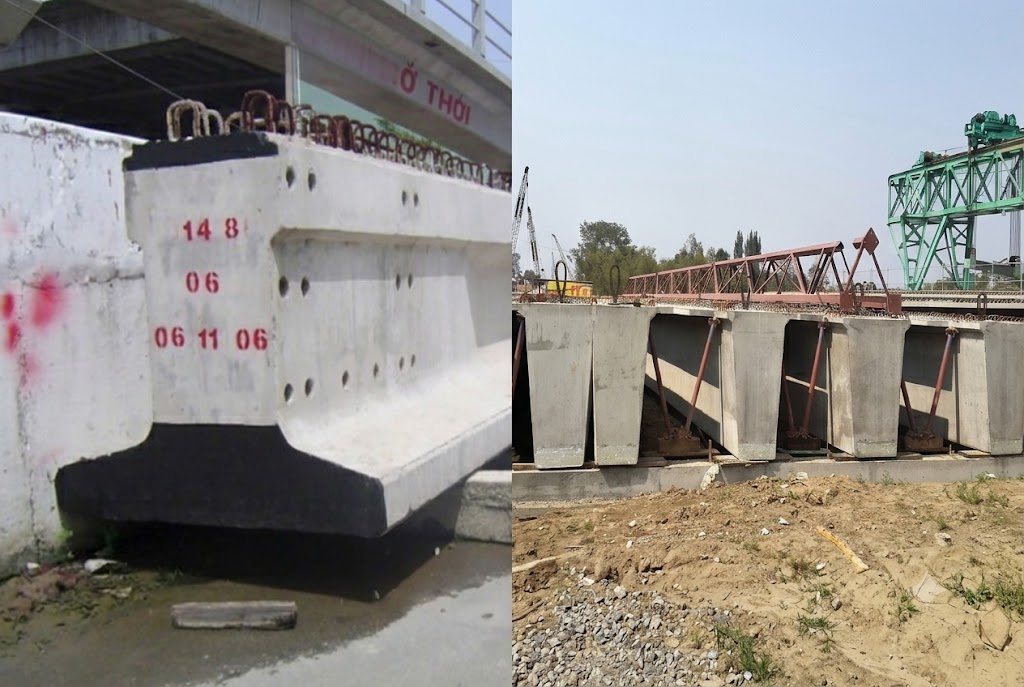

Dầm Super T và dầm I khác nhau thế nào?
Dầm Super T và dầm I khác nhau về hình dạng tiết diện, đặc điểm làm việc và công nghệ dự ứng lực. Những khác biệt này ảnh hưởng đến khả năng chịu lực, cấu tạo mặt cầu và phương án thi công.
Khác nhau về cấu tạo tiết diện
Dầm I gồm cánh trên, bụng dầm và cánh dưới; hai cánh chủ yếu tham gia chịu uốn, còn bụng dầm đảm nhiệm phần lớn nhiệm vụ chịu cắt. Dầm Super T có cánh trên rộng, thành và đáy tạo hình đặc trưng, cho phép bố trí các phiến dầm sát nhau, thuận lợi cho việc tổ chức hệ đỡ bản mặt cầu. Cấu tạo cụ thể phụ thuộc vào thiết kế tiết diện.
Khác nhau về khả năng chịu lực và độ cứng
Cả hai loại dầm đều có khả năng chịu uốn và chịu cắt nhờ sự kết hợp giữa bê tông, cốt thép thường và cốt thép dự ứng lực. Super T có thể có lợi thế về độ cứng ngang trong cấu hình phù hợp, trong khi dầm I có tiết diện hiệu quả đối với chịu uốn dọc cầu. Khả năng chịu lực thực tế phụ thuộc vào tiết diện, vật liệu, bố trí cáp, khẩu độ và điều kiện gối; vì vậy, không thể mặc định loại nào ưu việt hơn trong mọi trường hợp.
Khác nhau về công nghệ dự ứng lực
Dầm Super T bê tông đúc sẵn thường sử dụng công nghệ căng trước, trong đó tao thép được kéo căng trước khi đổ bê tông và truyền lực vào dầm khi bê tông đạt cường độ yêu cầu. Dầm I có thể sử dụng công nghệ căng trước hoặc căng sau tùy thiết kế. Do đó, cần phân biệt phương pháp dự ứng lực với hình dạng tiết diện khi đánh giá hai loại dầm.
Bản mặt cầu, chiều dài nhịp với phân phối tải của dầm Super T và dầm I
Ngoài hình dạng tiết diện, dầm Super T và dầm I còn khác nhau về cách bố trí bản mặt cầu, phạm vi ứng dụng theo khẩu độ và khả năng phân phối tải trong hệ kết cấu.

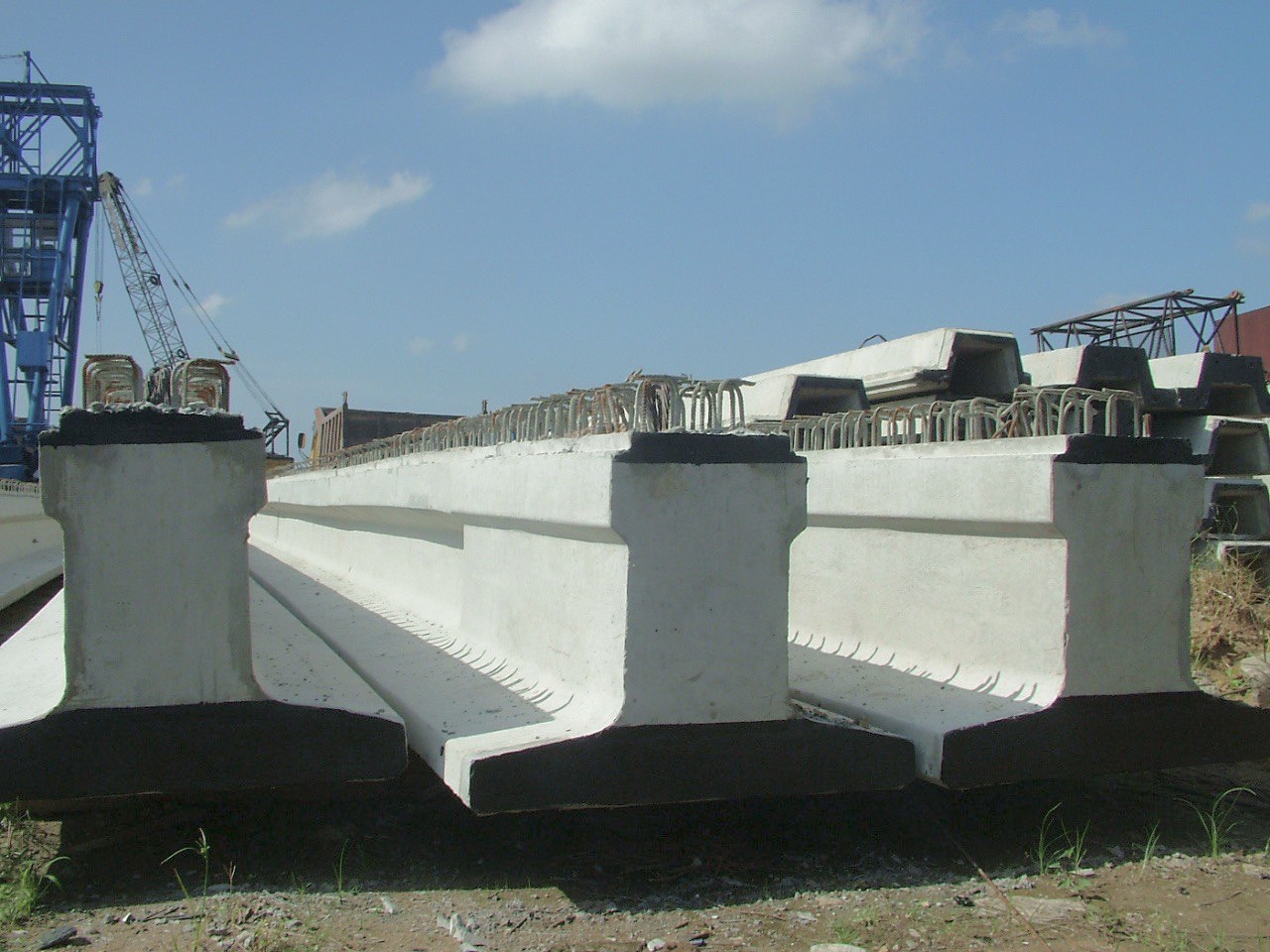

Cấu tạo bản mặt cầu
Dầm Super T có cánh trên rộng, thuận lợi cho việc bố trí các phiến sát nhau và tổ chức thi công bản mặt cầu. Với dầm I, các phiến thường được bố trí song song theo khoảng cách thiết kế; bản mặt cầu, dầm ngang và liên kết được tính toán để bảo đảm truyền tải và ổn định hệ dầm.
Chiều dài nhịp và chiều cao dầm
Cả Super T và dầm I đều có thể sử dụng cho nhiều khẩu độ, tùy loại tiết diện và phương án thiết kế. Việc lựa chọn cần đồng thời xét chiều dài nhịp, chiều cao dầm, tải trọng, độ võng, tĩnh không và điều kiện vận chuyển, thay vì áp dụng một giới hạn nhịp cố định cho từng loại.

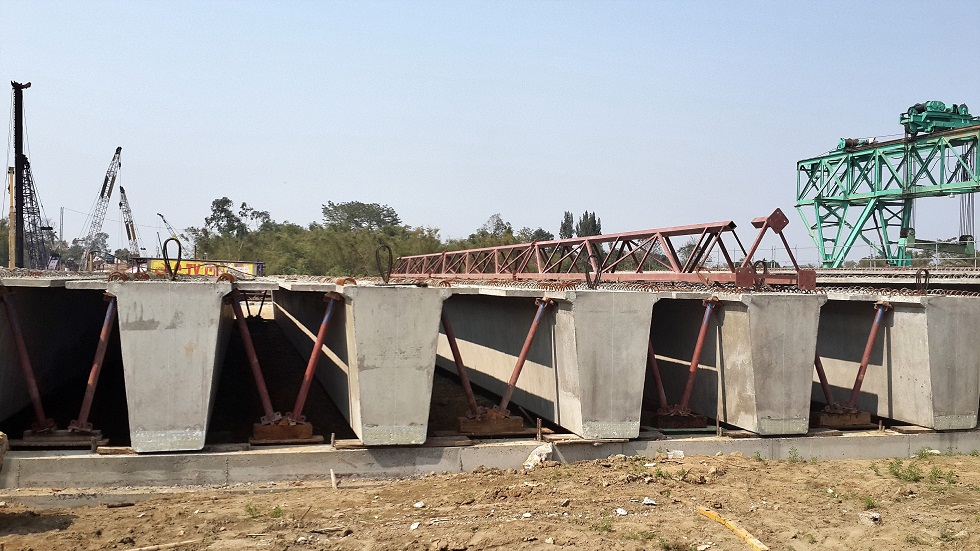

Khả năng phân phối tải giữa các dầm
Tải trọng xe được truyền từ bản mặt cầu xuống các dầm chủ, sau đó qua gối đến mố và trụ. Khả năng phân phối tải phụ thuộc vào độ cứng bản mặt cầu, khoảng cách dầm, liên kết ngang và đặc tính tiết diện. Vì vậy, cần đánh giá sự làm việc của toàn hệ cầu, không chỉ khả năng chịu lực của từng phiến dầm riêng lẻ.
Sự khác nhau về sản xuất, vận chuyển và lao lắp của dầm Super T và dầm I
Quá trình sản xuất, vận chuyển và lao lắp dầm Super T, dầm I phụ thuộc vào đặc điểm cấu kiện và điều kiện thi công. Mỗi công đoạn cần được tính toán, kiểm soát để bảo đảm chất lượng và an toàn kết cấu.

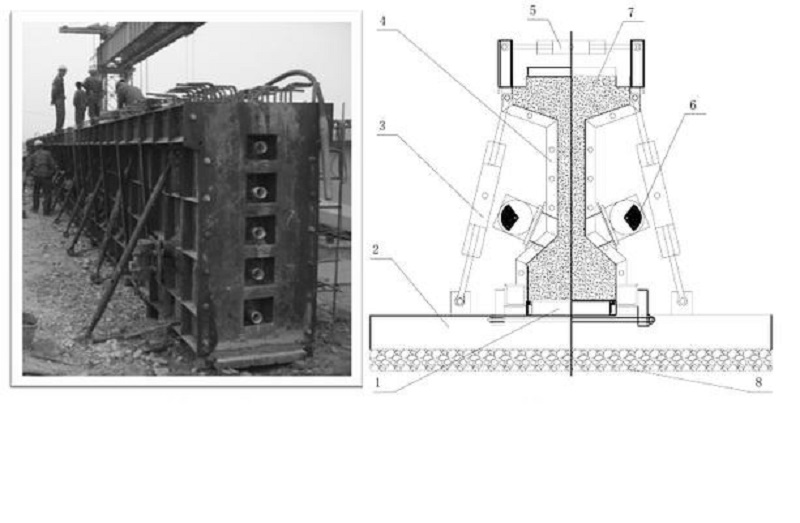

Sản xuất cấu kiện
Dầm Super T thường được sản xuất hàng loạt tại bãi đúc bằng bệ căng và ván khuôn chuyên dụng. Dầm I cũng có thể đúc sẵn theo nhiều công nghệ. Cả hai đều cần kiểm soát vật liệu, lực căng dự ứng lực, cường độ bê tông, kích thước hình học và độ vồng theo yêu cầu thiết kế.
Vận chuyển cấu kiện
Phương án vận chuyển phải căn cứ vào khối lượng, chiều dài, kích thước dầm và điều kiện tuyến đường. Các yếu tố như tải trọng xe, bán kính quay, chiều cao thông hành và vị trí kê đỡ cần được kiểm tra để bảo đảm vận chuyển an toàn; không thể xác định loại dầm nào nặng hơn nếu chưa có thông số cụ thể.

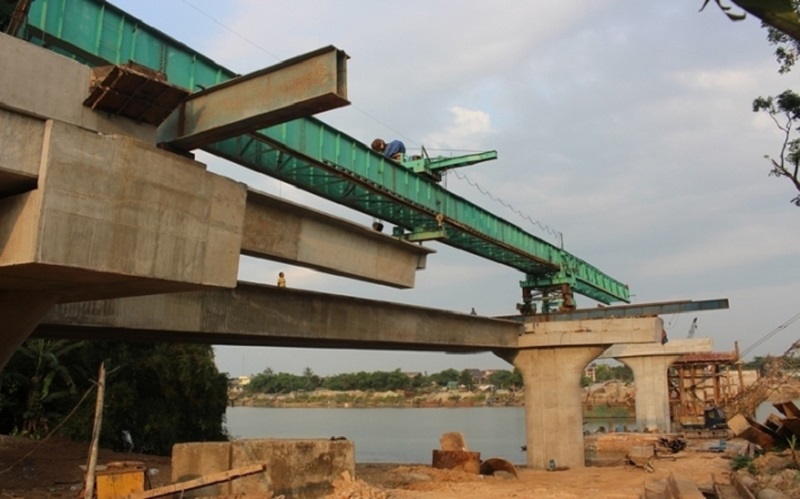

Cẩu và lao lắp dầm
Thiết bị nâng phải đáp ứng tải trọng dầm tại bán kính làm việc thực tế, đồng thời phù hợp với chiều cao nâng và mặt bằng thi công. Phương án lao lắp cần kiểm tra điểm nâng, dây treo và độ ổn định của cấu kiện trong từng giai đoạn. Trình tự lắp dựng phải tuân theo biện pháp thi công được tính toán, phê duyệt.

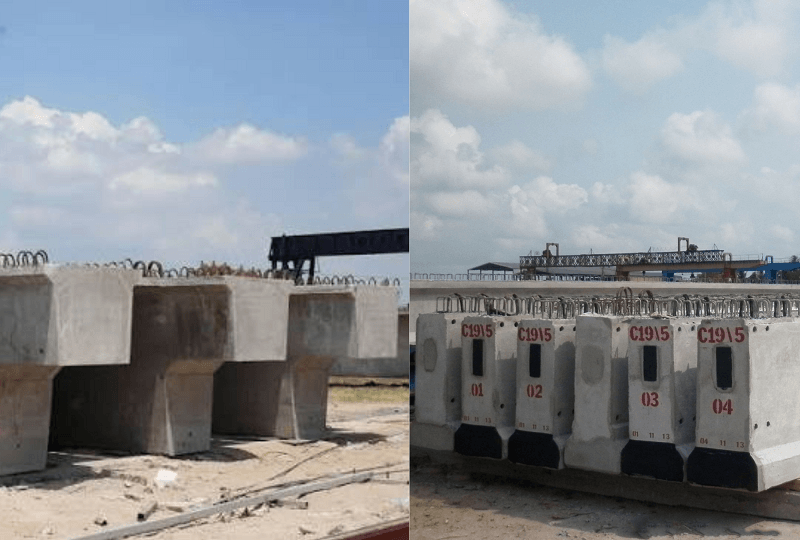

Ưu điểm và hạn chế của dầm Super T và dầm I
Dầm Super T có cánh trên rộng, cho phép bố trí các phiến dầm sát nhau và thuận lợi trong tổ chức thi công bản mặt cầu, đồng thời có thể giảm một số công việc tại hiện trường. Loại dầm này thường sử dụng công nghệ dự ứng lực căng trước, phù hợp với sản xuất hàng loạt. Tuy nhiên, cần kiểm tra kỹ kích thước cấu kiện, điều kiện vận chuyển, khả năng nâng hạ và năng lực thiết bị lao lắp.
Dầm I có cấu tạo gồm hai cánh liên kết qua bụng dầm, với nhiều biến thể tiết diện và phương án dự ứng lực, đáp ứng đa dạng yêu cầu thiết kế cầu. Hạn chế cần lưu ý là phải tính toán phù hợp hệ bản mặt cầu, liên kết ngang và độ ổn định của dầm trong quá trình vận chuyển, cẩu lắp cũng như trước khi hệ kết cấu hoàn thiện. Việc lựa chọn giữa hai loại dầm cần dựa trên sơ đồ kết cấu, khẩu độ, tải trọng, điều kiện thi công và hiệu quả kinh tế tổng thể.

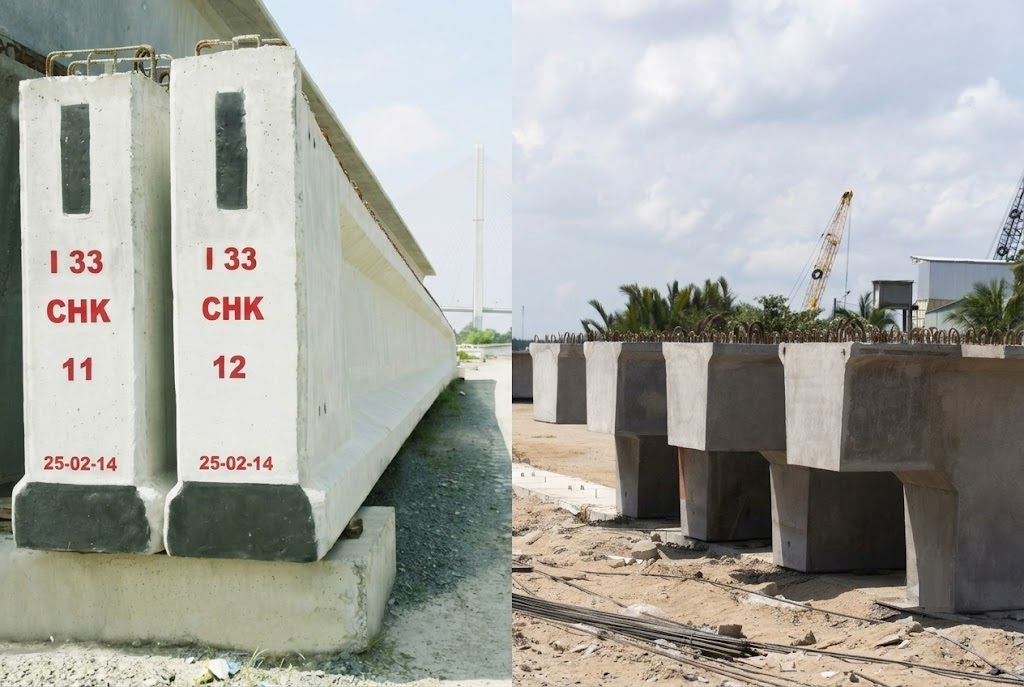

Nên chọn dầm Super T hay dầm I?
Việc lựa chọn cần căn cứ vào bài toán thiết kế và điều kiện triển khai thực tế, không nên chỉ dựa trên hình dạng tiết diện.
Super T có thể là phương án phù hợp khi yêu cầu kết cấu, tiến độ và cách tổ chức bản mặt cầu phát huy được ưu thế của hệ dầm này; đồng thời công trường đáp ứng điều kiện vận chuyển, cẩu và lao lắp cấu kiện.
Dầm I đáng cân nhắc khi hình dạng tiết diện, chiều cao kết cấu, phương án dự ứng lực và điều kiện sản xuất phù hợp với yêu cầu dự án. Tính phổ biến của dầm I cũng có thể tạo thuận lợi trong một số chuỗi cung ứng và phương án thi công.
Trước khi quyết định, cần kiểm tra đồng thời nhịp, tải trọng, chiều cao kết cấu, ứng suất, độ võng, phân phối tải, khối lượng cấu kiện, tuyến vận chuyển, sức nâng thiết bị và tiến độ. Phương án tối ưu là phương án đáp ứng yêu cầu kỹ thuật và an toàn, đồng thời có hiệu quả tổng thể về thi công và chi phí.
Những lưu ý khi lựa chọn và thi công dầm Super T, dầm I
Việc lựa chọn và thi công dầm Super T, dầm I cần được xem xét đồng bộ từ thiết kế kết cấu đến sản xuất, vận chuyển và lắp dựng. Các yếu tố quan trọng cần kiểm soát gồm:
- Thiết kế: Kiểm tra khả năng chịu uốn, chịu cắt, độ võng, độ vồng và tổn hao dự ứng lực theo tiêu chuẩn áp dụng. Đồng thời, cần xét khẩu độ, tải trọng, chiều cao dầm và điều kiện gối để lựa chọn tiết diện phù hợp.
- Sản xuất: Kiểm soát chất lượng bê tông, cốt thép, tao thép dự ứng lực và sai số hình học. Với dầm căng trước, cần xác nhận bê tông đạt cường độ yêu cầu trước khi truyền lực; độ vồng và các khuyết tật bề mặt phải được kiểm tra trước khi nghiệm thu.
- Vận chuyển: Xác định chính xác khối lượng, kích thước cấu kiện, vị trí kê đỡ và phương án chằng buộc. Tuyến đường cần được khảo sát về tải trọng, bán kính quay, chiều cao thông hành và khả năng tiếp cận công trường để hạn chế nguy cơ va chạm hoặc mất ổn định.
- Cẩu lắp: Lựa chọn thiết bị theo khối lượng dầm, bán kính làm việc, chiều cao nâng và điều kiện mặt bằng. Phải kiểm tra điểm nâng, hệ dây treo, nền đặt cẩu và độ ổn định của cấu kiện trong từng giai đoạn, đồng thời tuân thủ biện pháp thi công được phê duyệt.
- Liên kết và hoàn thiện hệ cầu: Lắp đặt dầm đúng vị trí, cao độ và tim tuyến; kiểm tra gối cầu, liên kết ngang và bản mặt cầu theo hồ sơ thiết kế. Chỉ thực hiện các công đoạn tiếp theo khi điều kiện liên kết và ổn định của hệ kết cấu đã đáp ứng yêu cầu kỹ thuật.
Việc nắm rõ dầm Super T và dầm I khác nhau thế nào là cơ sở để lựa chọn kết cấu và xây dựng phương án thi công phù hợp với yêu cầu của từng dự án cầu. Bên cạnh tính toán kỹ thuật, việc chuẩn bị thiết bị nâng hạ và vận chuyển đáp ứng tải trọng, kích thước cấu kiện cũng đóng vai trò quan trọng đối với tiến độ và an toàn công trường. Xây dựng Phát Đạt cung cấp thiết bị thi công, hỗ trợ các đơn vị chủ động hơn trong quá trình vận chuyển, cẩu lắp và triển khai công trình.
