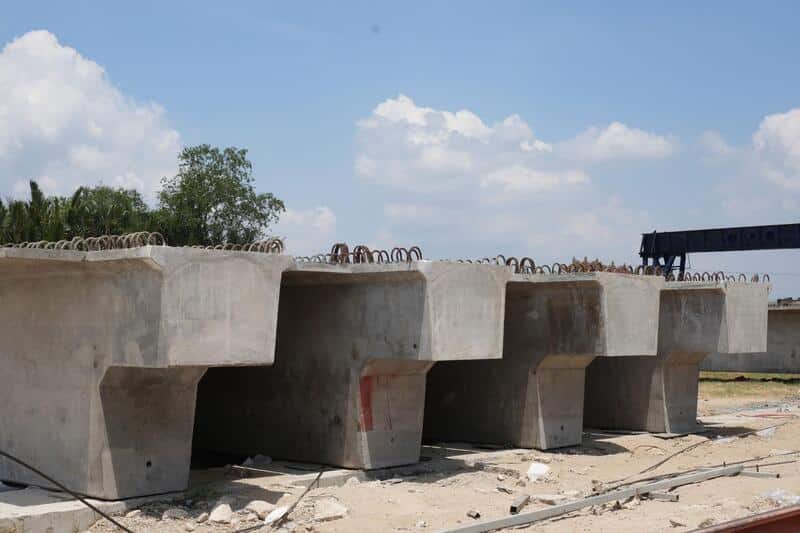

Dầm Super T căng trước: công nghệ dự ứng lực là giải pháp kết cấu được ứng dụng rộng rãi trong sản xuất dầm bê tông dự ứng lực đúc sẵn, với yêu cầu cao về lực căng, truyền lực và kiểm soát hình học cấu kiện. Cùng Xây dựng Phát Đạt, tìm hiểu nguyên lý, quy trình chế tạo và những thông số kỹ thuật quan trọng cần kiểm soát để bảo đảm chất lượng dầm Super T.

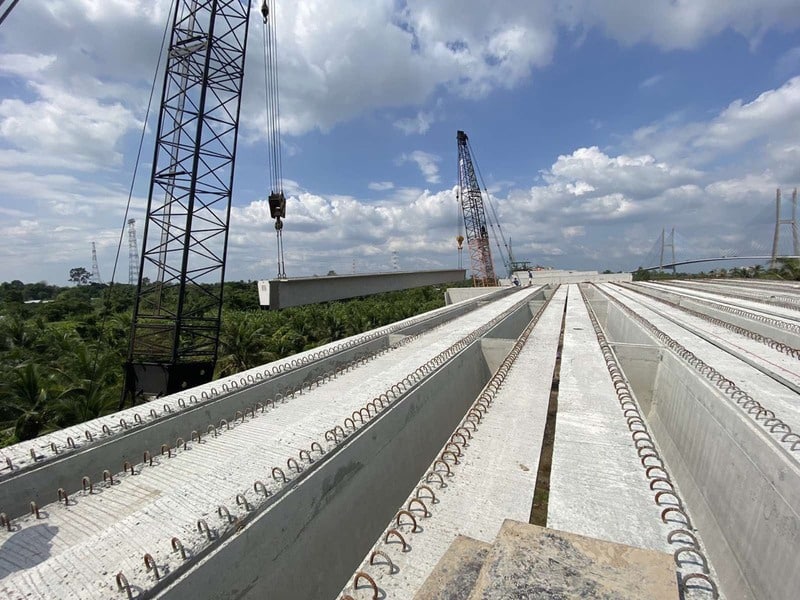

Dầm Super T căng trước là gì và vì sao sử dụng công nghệ căng trước?
Dầm Super T căng trước là dầm bê tông cốt thép dự ứng lực được chế tạo bằng cách kéo và cố định tao thép trên bệ trước khi đổ bê tông. Khi bê tông đạt cường độ yêu cầu, tao thép được giải phóng có kiểm soát và truyền lực vào bê tông chủ yếu qua liên kết dính bám, tạo ứng suất nén trước cho tiết diện.
Phương pháp này vừa giúp hạn chế nứt, kiểm soát biến dạng, vừa phù hợp với đặc điểm sản xuất đúc sẵn nhờ khả năng tổ chức tập trung quá trình căng cáp, đổ bê tông, bảo dưỡng và truyền lực trên bệ căng. Việc sản xuất lặp lại cũng thuận lợi cho kiểm soát lực căng, vị trí cáp, chất lượng bê tông và hình học dầm trước khi vận chuyển, lao lắp.

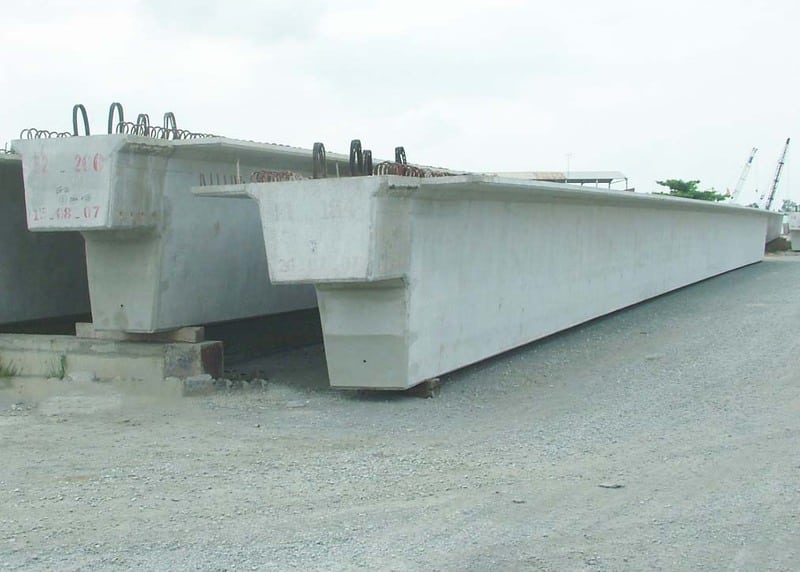

Cấu tạo hệ dự ứng lực của dầm Super T căng trước
Hệ dự ứng lực của dầm Super T căng trước gồm các bộ phận chính, phối hợp để tạo, giữ và truyền lực dự ứng lực vào bê tông:
- Tao thép dự ứng lực: Trực tiếp tạo lực dự ứng lực; số lượng, đường kính, cấp độ bền và vị trí bố trí phải tuân theo thiết kế, đồng thời được kiểm tra chất lượng trước khi căng.
- Bệ căng và hệ thống giữ lực: Giữ tao thép ở trạng thái căng trong quá trình đổ và bảo dưỡng bê tông. Bệ phải đủ khả năng chịu lực và ổn định hình học để tránh sai lệch vị trí cáp hoặc biến dạng cấu kiện.
- Bê tông và cốt thép thường: Bê tông phải đạt cường độ, độ đặc chắc theo thiết kế; cốt thép thường phối hợp với hệ dự ứng lực để chịu lực, kiểm soát nứt và gia cường các vùng ứng suất cục bộ, đặc biệt tại đầu dầm.

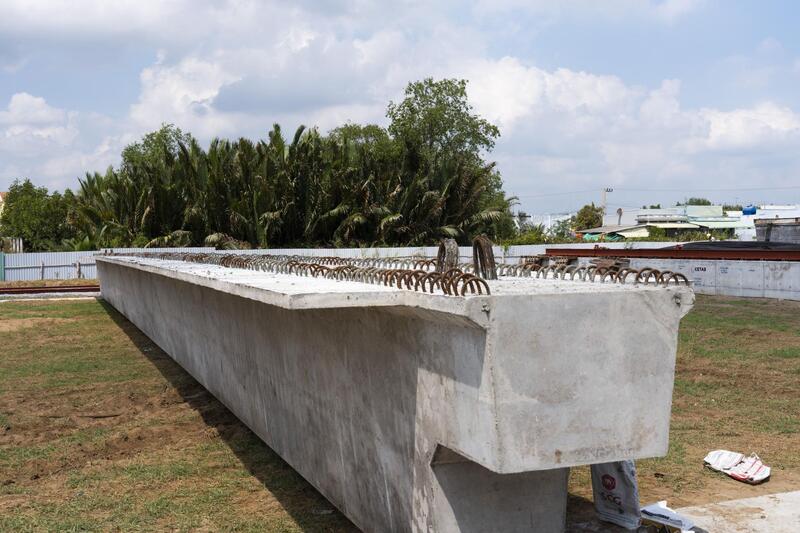

Nguyên lý dự ứng lực của dầm Super T căng trước
Nguyên lý căng trước gồm căng cáp, đổ bê tông, truyền lực và chịu tải. Các giai đoạn liên kết với nhau để tạo ứng suất nén trước và kiểm soát trạng thái làm việc của dầm.
- Căng cáp trên bệ: Tao thép được định vị và kéo bằng kích thủy lực, sau đó cố định trên bệ; lực căng và độ giãn dài được kiểm soát để bảo đảm đúng yêu cầu thiết kế.
- Đổ và bảo dưỡng bê tông: Bê tông được đổ quanh hệ tao thép đang chịu lực và bảo dưỡng đến khi đạt cường độ yêu cầu, đồng thời hạn chế xê dịch cáp và cốt thép.
- Truyền lực dự ứng lực: Khi bê tông đạt cường độ quy định, tao thép được giải phóng có kiểm soát; lực dự ứng lực truyền vào bê tông chủ yếu qua liên kết dính bám, tạo ứng suất nén trước và độ vồng cho dầm.
- Dầm chịu tải: Khi chịu trọng lượng bản thân và tải trọng khai thác, ứng suất nén ban đầu giúp giảm ứng suất kéo do uốn, qua đó hạn chế nứt và kiểm soát biến dạng.

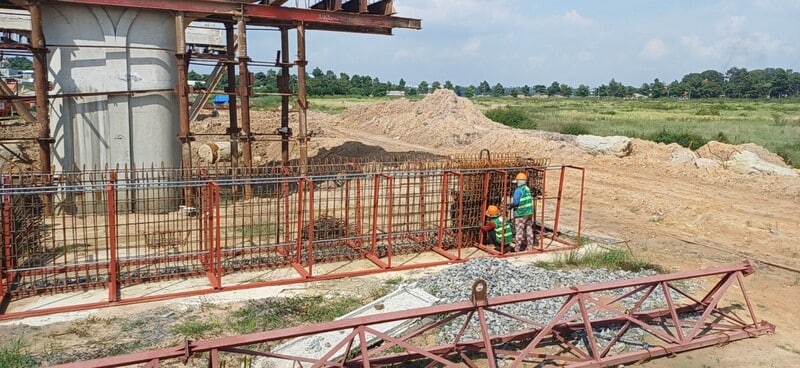

Quy trình công nghệ chế tạo dầm Super T căng trước
Quy trình chế tạo gồm các bước từ chuẩn bị bệ căng, bố trí cáp, căng kéo, đổ bê tông đến truyền lực và nghiệm thu. Mỗi công đoạn phải được kiểm soát theo thiết kế để bảo đảm chất lượng và hình học dầm.
Bước 1: Chuẩn bị bãi đúc và bệ căng
Kiểm tra mặt bằng, cao độ, tim tuyến, khả năng chịu lực của bệ cùng hệ thống neo giữ, thiết bị căng, đo lường và khuôn đúc trước khi sản xuất.
Bước 2: Bố trí cáp dự ứng lực và cốt thép
Tao thép được định vị đúng tọa độ thiết kế; cốt thép thường và các chi tiết chôn sẵn được lắp đặt, kiểm tra trước khi đổ bê tông. Vùng đầu dầm cần đặc biệt chú ý do chịu ứng suất cục bộ lớn khi truyền lực.
Bước 3: Căng cáp theo lực thiết kế
Tao thép được kéo theo trình tự quy định. Lực kích, độ giãn dài, neo giữ và thiết bị đo phải được kiểm soát đồng thời; kết quả thực tế cần đối chiếu với giá trị tính toán và ghi nhận đầy đủ.
Bước 4: Lắp ván khuôn và đổ bê tông
Kiểm tra hình học ván khuôn trước khi đổ. Trong quá trình thi công, phải duy trì đúng vị trí cáp và cốt thép; bê tông được đổ, đầm và bảo dưỡng theo quy trình kỹ thuật nhằm bảo đảm độ đặc chắc.
Bước 5: Bảo dưỡng và kiểm tra cường độ bê tông
Bê tông phải đạt cường độ yêu cầu tại thời điểm truyền lực theo thiết kế và tiêu chuẩn áp dụng. Không lấy riêng tuổi bê tông làm căn cứ quyết định thời điểm giải phóng cáp.
Bước 6: Giải phóng cáp và truyền lực
Cáp được giải phóng theo trình tự có kiểm soát để hạn chế ứng suất bất lợi tại đầu dầm. Sau truyền lực, cần theo dõi độ vồng và các biểu hiện bất thường của cấu kiện.
Bước 7: Kiểm tra và nghiệm thu
Kiểm tra kích thước, hình học, độ vồng, bề mặt, đầu dầm, vết nứt và chi tiết chờ, sau đó đối chiếu với hồ sơ thiết kế và yêu cầu nghiệm thu. TCVN 9114:2019 quy định các nội dung liên quan đến kích thước, ngoại quan, khuyết tật và độ vồng của sản phẩm bê tông cốt thép ứng lực trước đúc sẵn.

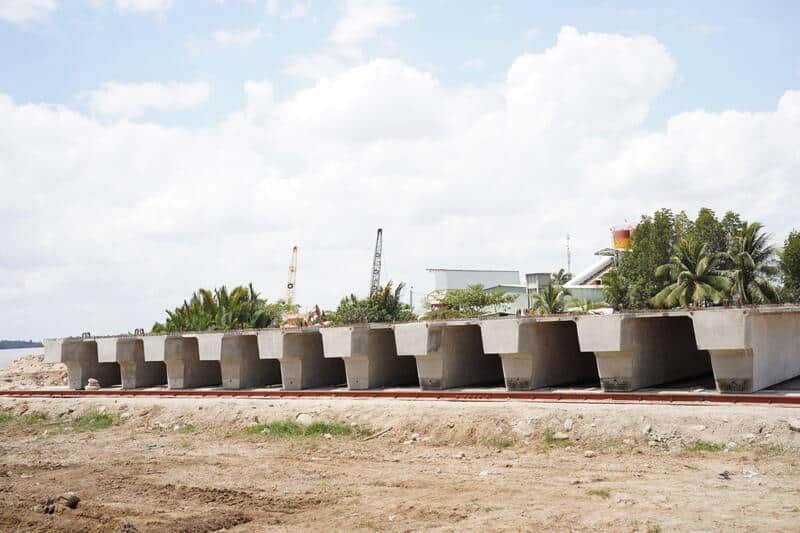

Những thông số cần kiểm soát khi căng trước dầm Super T
Chất lượng dự ứng lực cần được kiểm soát đồng thời qua lực căng, độ giãn dài, vị trí cáp, cường độ bê tông và độ vồng. Các thông số này quyết định trạng thái ứng suất và hình học của dầm sau khi truyền lực.
- Lực căng và độ giãn dài: Kiểm soát đồng thời lực kích và độ giãn dài thực tế của tao thép, qua đó phát hiện sai lệch liên quan đến thiết bị, cáp hoặc điều kiện căng.
- Vị trí cáp: Phải bảo đảm đúng tọa độ thiết kế vì vị trí cáp quyết định độ lệch tâm của lực dự ứng lực và ảnh hưởng trực tiếp đến trạng thái ứng suất của tiết diện.
- Cường độ bê tông khi truyền lực: Chỉ giải phóng cáp khi bê tông đạt cường độ yêu cầu, bảo đảm đủ khả năng tiếp nhận và truyền lực, đặc biệt tại vùng đầu dầm.
- Độ vồng sau khi truyền lực: Đo và đối chiếu độ vồng thực tế với yêu cầu thiết kế hoặc nghiệm thu để đánh giá trạng thái hình học của dầm sau khi tạo dự ứng lực.
Mất mát dự ứng lực trong dầm Super T
Không phải toàn bộ lực dự ứng lực tạo ra ban đầu đều được duy trì trong suốt vòng đời dầm. Với cấu kiện căng trước, các cơ chế mất mát quan trọng gồm:
- Co ngắn đàn hồi: xảy ra khi lực dự ứng lực được truyền vào bê tông, làm bê tông co ngắn và giảm một phần ứng suất trong thép.
- Co ngót bê tông: bê tông tiếp tục co ngót trong quá trình khô và phát triển cường độ, gây giảm ứng suất trong thép.
- Từ biến bê tông: biến dạng tăng dần dưới tác dụng của ứng suất lâu dài, dẫn đến giảm ứng suất trong thép dự ứng lực.
- Tự chùng thép dự ứng lực: ứng suất trong tao thép giảm theo thời gian khi duy trì biến dạng trong điều kiện nhất định.
Vì vậy, thiết kế và đánh giá dầm cần phân biệt rõ lực căng ban đầu, lực sau truyền lực và lực dự ứng lực hữu hiệu ở trạng thái khai thác.
Độ vồng và nứt trong dầm Super T căng trước
Sau khi truyền lực, dầm Super T thường xuất hiện độ vồng hướng lên do lực dự ứng lực tác dụng lệch tâm, tạo mô men ngược chiều với trọng lượng bản thân; giá trị này còn phụ thuộc vào lực dự ứng lực hữu hiệu, độ lệch tâm cáp, độ cứng bê tông và các tổn hao theo thời gian.
Trong khi đó, đầu dầm là vùng truyền lực từ tao thép vào bê tông nên chịu ứng suất cục bộ phức tạp, có thể phát sinh nứt ngang, nứt xiên hoặc khuyết tật nếu chất lượng bê tông, cốt thép và quá trình giải phóng cáp không được kiểm soát. Vì vậy, cần kiểm tra đồng thời độ vồng, hình học và tình trạng nứt đầu dầm sau khi truyền lực.

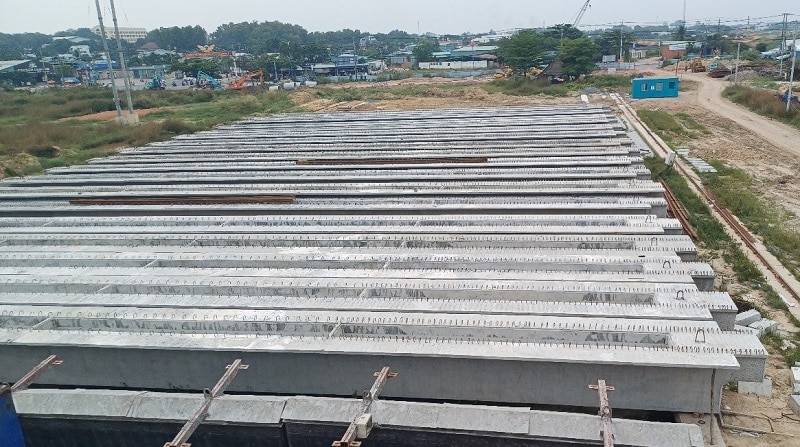

Ưu điểm và hạn chế của dầm Super T căng trước
Công nghệ căng trước mang lại nhiều lợi thế về khả năng chịu lực, kiểm soát nứt và sản xuất đúc sẵn, nhưng đồng thời đòi hỏi quy trình kỹ thuật và kiểm soát chất lượng chặt chẽ. Các ưu điểm và yêu cầu này thể hiện rõ qua từng khâu chế tạo dầm.
Ưu điểm của dầm Super T căng trước
- Khả năng chịu lực hiệu quả: Dự ứng lực giúp điều chỉnh trạng thái ứng suất của tiết diện và nâng cao hiệu quả khai thác vật liệu.
- Kiểm soát nứt và biến dạng: Ứng suất nén ban đầu giúp giảm ứng suất kéo hữu hiệu trong bê tông khi dầm chịu tải.
- Phù hợp sản xuất đúc sẵn: Bệ căng và khuôn có thể được sử dụng lặp lại, tạo điều kiện tổ chức dây chuyền sản xuất.
- Kiểm soát chất lượng tập trung: Các công đoạn căng cáp, đổ bê tông, bảo dưỡng và kiểm tra được thực hiện trong môi trường sản xuất có kiểm soát.
- Thuận lợi cho thi công lắp ghép: Sau khi đạt yêu cầu, dầm có thể được vận chuyển và lao lắp tại công trường.
Hạn chế và yêu cầu kỹ thuật của dầm Super T căng trước
Công nghệ căng trước yêu cầu bệ căng, thiết bị và quy trình sản xuất được kiểm soát chặt chẽ hơn so với dầm bê tông cốt thép thông thường. Bệ căng phải ổn định; thiết bị và vật liệu đáp ứng yêu cầu kỹ thuật; cáp được bố trí đúng vị trí và kiểm soát lực căng, độ giãn dài.
Đặc biệt, bê tông phải đạt cường độ yêu cầu trước khi truyền lực; quá trình giải phóng cáp cần thực hiện có kiểm soát để hạn chế ứng suất bất lợi tại đầu dầm. Sau truyền lực, độ vồng, hình học và tình trạng nứt cũng cần được kiểm tra để đánh giá chất lượng cấu kiện.

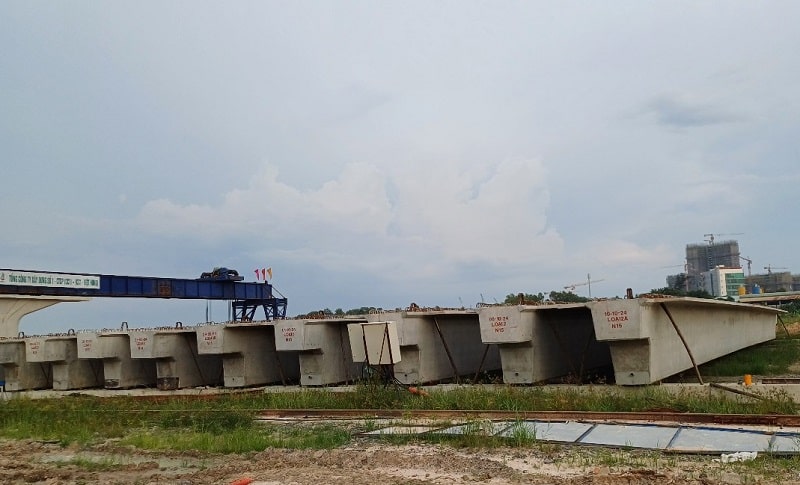

Dầm Super T căng trước khác gì căng sau?
Điểm khác biệt cốt lõi nằm ở thời điểm tạo lực và cơ chế truyền lực. Với căng trước, tao thép được kéo và giữ trên bệ trước khi đổ bê tông; sau khi bê tông đạt cường độ yêu cầu, tao thép được giải phóng để truyền lực vào bê tông chủ yếu thông qua dính bám.
Ngược lại, với căng sau, cáp được đặt trong cấu kiện và kéo sau khi bê tông đạt cường độ, lực được truyền vào bê tông thông qua hệ neo, tùy hệ thống có thể kết hợp với dính bám.
Do đó, căng trước đặc biệt phù hợp với dầm Super T đúc sẵn sản xuất lặp lại, trong khi căng sau có ưu thế về tính linh hoạt đối với nhiều dạng kết cấu và điều kiện thi công. Việc lựa chọn phương pháp phụ thuộc vào thiết kế, nhịp dầm, điều kiện sản xuất, vận chuyển, thiết bị và yêu cầu kỹ thuật của từng dự án.
Ứng dụng của dầm Super T căng trước
Dầm Super T căng trước phù hợp với các công trình cầu sử dụng cấu kiện bê tông dự ứng lực đúc sẵn, đặc biệt là những kết cấu yêu cầu hiệu quả vượt nhịp, sản xuất hàng loạt và tổ chức thi công lắp ghép.
Tại Việt Nam, Super T đã được ứng dụng từ dự án cầu Mỹ Thuận và sau đó xuất hiện trong nhiều dự án cầu, đường và đường cao tốc. Nghiên cứu chuyên ngành cũng ghi nhận sự phát triển rộng rãi của loại dầm này trong các công trình giao thông.

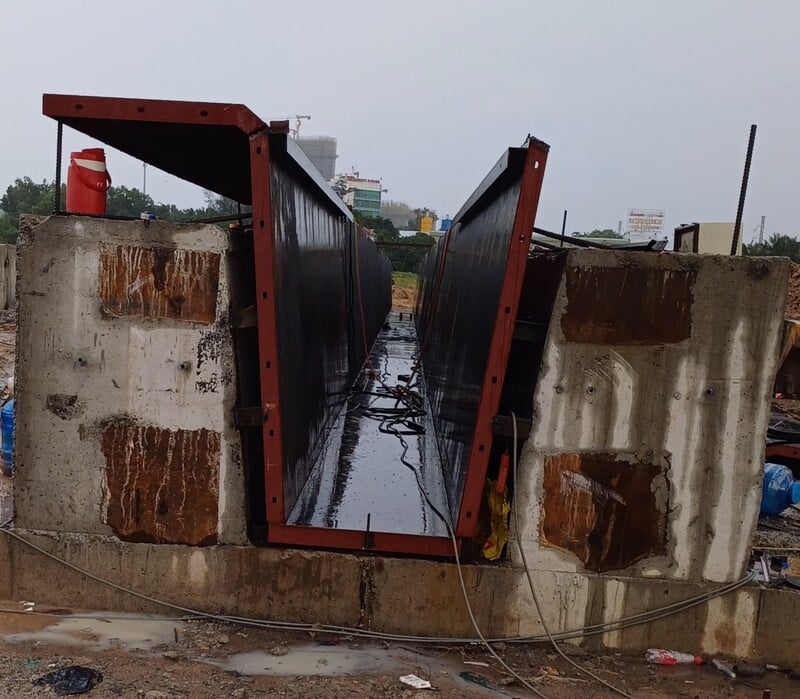

Những lưu ý quan trọng khi áp dụng công nghệ căng trước dầm Super T
Chất lượng dầm không được quyết định bởi riêng lực căng cáp mà là kết quả của cả một chuỗi công nghệ. Có thể cô đọng thành 5 nguyên tắc:
- Bệ căng phải ổn định: Bệ phải đủ khả năng chịu lực và duy trì hình học trong suốt quá trình căng, đúc và truyền lực, tránh biến dạng ảnh hưởng đến hệ dự ứng lực.
- Cáp phải đúng vị trí và lực căng: Tao thép cần được định vị chính xác theo thiết kế; lực căng phải được kiểm soát đồng thời với độ giãn dài để phát hiện sai lệch bất thường.
- Bê tông phải đạt cường độ trước khi truyền lực: Chỉ giải phóng cáp khi bê tông đáp ứng cường độ yêu cầu, bảo đảm đủ khả năng tiếp nhận và truyền ứng suất dự ứng lực.
- Giải phóng cáp phải có kiểm soát: Trình tự và tốc độ giải phóng cần tuân thủ quy trình kỹ thuật nhằm hạn chế ứng suất cục bộ bất lợi, đặc biệt tại vùng đầu dầm.
- Kiểm tra dầm sau khi truyền lực: Cần theo dõi độ vồng, kích thước, hình học, bề mặt và các dấu hiệu nứt để đánh giá trạng thái cấu kiện trước khi chuyển sang công đoạn tiếp theo.
Dầm Super T căng trước: công nghệ dự ứng lực mang lại hiệu quả cao cho kết cấu dầm đúc sẵn khi các yêu cầu về lực căng, truyền lực, độ vồng và chất lượng bê tông được kiểm soát đúng kỹ thuật. Xây dựng Phát Đạt cung cấp thiết bị và giải pháp phục vụ thi công, góp phần đáp ứng yêu cầu về tiến độ, an toàn và hiệu quả trong các hạng mục kết cấu bê tông dự ứng lực.
