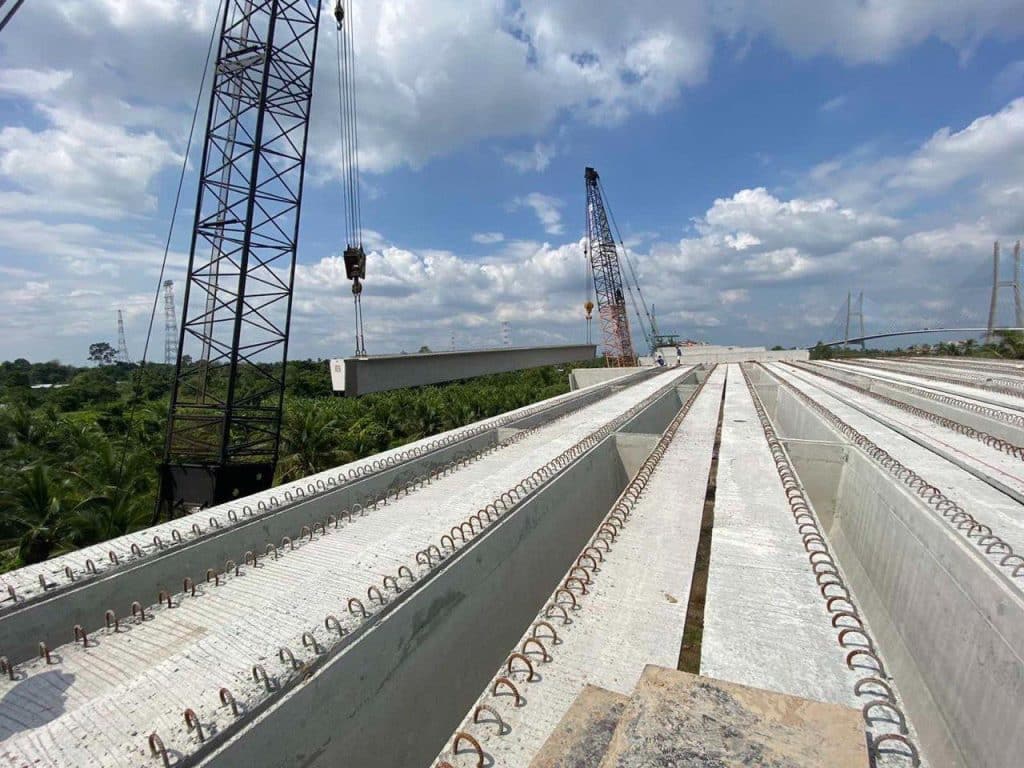

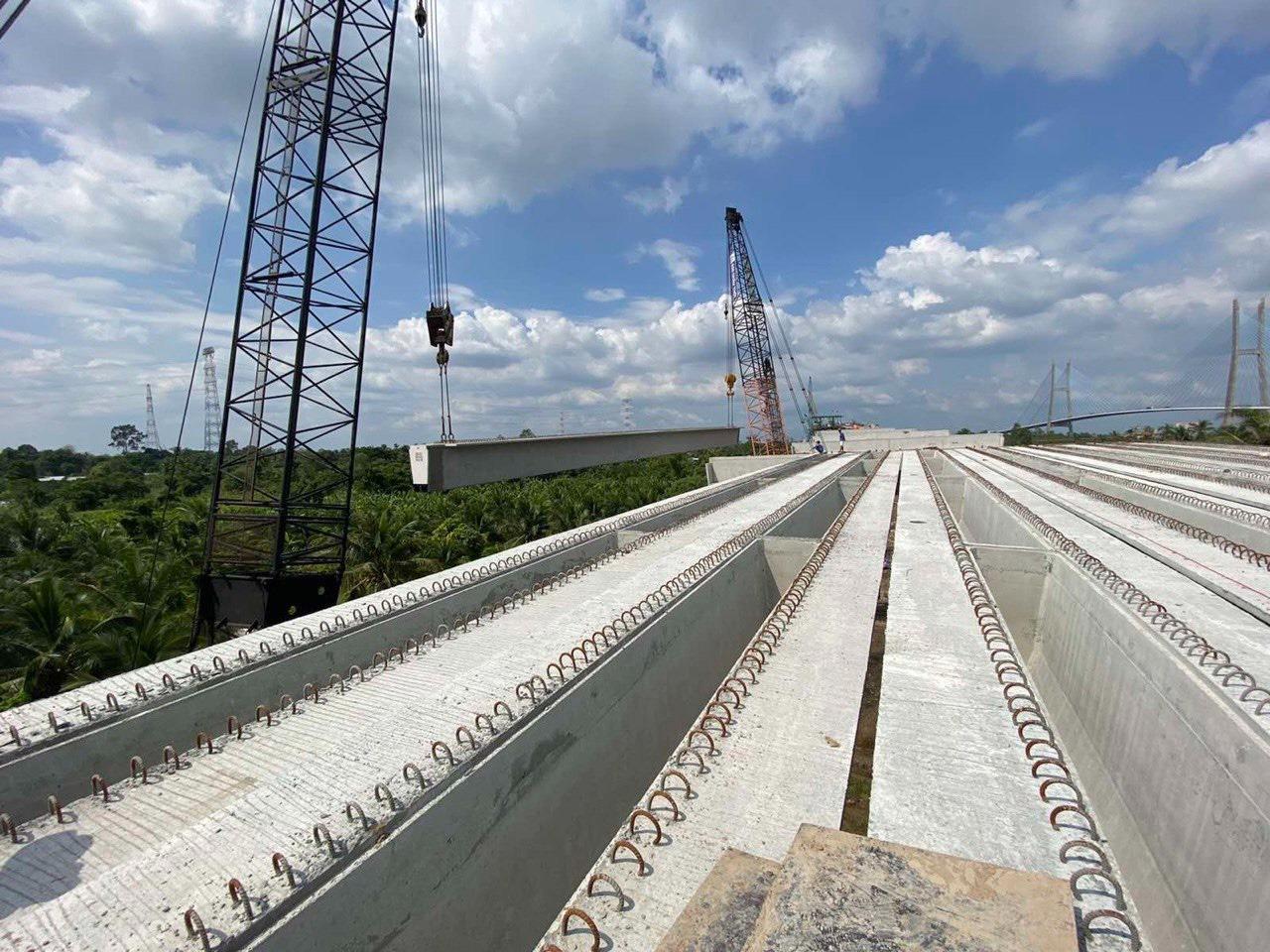

Dầm Super T căng trước hay sau phụ thuộc vào phương pháp tạo và truyền lực dự ứng lực trong quá trình chế tạo. Thực tế, dầm Super T đúc sẵn trong công trình cầu đường chủ yếu được sản xuất theo công nghệ căng trước, trong khi căng sau vẫn có thể được áp dụng theo thiết kế và điều kiện công nghệ cụ thể. Xây dựng Phát Đạt sẽ làm rõ sự khác biệt, nguyên lý làm việc và các yêu cầu kỹ thuật cần kiểm soát đối với từng phương pháp.

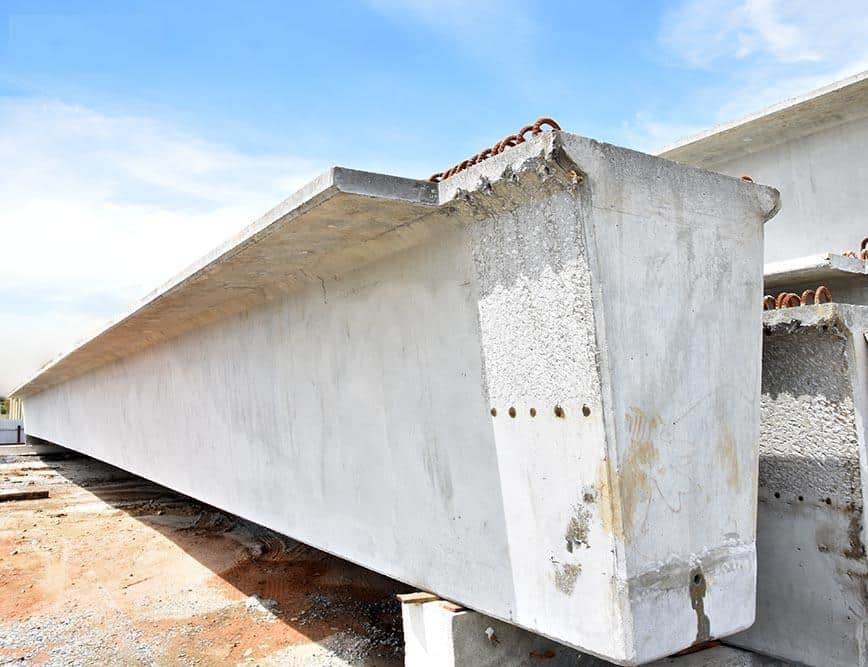

Dầm Super T căng trước hay căng sau?
Dầm Super T thông dụng chủ yếu sử dụng dự ứng lực căng trước, trong đó cáp hoặc tao thép được kéo căng trên bệ trước khi đổ bê tông. Khi bê tông đạt cường độ yêu cầu, lực căng được truyền sang bê tông thông qua liên kết bám dính, tạo trạng thái nén trước cho dầm.
Về mặt kỹ thuật, Super T vẫn có thể được thiết kế theo phương pháp căng sau. Tuy nhiên, đối với dầm Super T đúc sẵn dùng phổ biến trong cầu đường, căng trước là phương án điển hình. Đặc điểm tiết diện máng hở khiến việc bố trí ống gen, hệ neo và bảo vệ cáp khi căng sau phức tạp hơn, trong khi cấu tạo Super T lại rất phù hợp với sản xuất đúc sẵn trên bệ căng cố định.
Dầm Super T có thể sử dụng dự ứng lực căng sau không?
Có, nhưng không phải phương án phổ biến đối với Super T đúc sẵn. Căng sau có thể được xem xét trong những trường hợp thiết kế và công nghệ cụ thể, khi cấu tạo dầm, hệ thống cáp, neo và yêu cầu thi công cho phép đáp ứng đầy đủ các điều kiện kỹ thuật.
Vì sao Super T chủ yếu sử dụng căng trước?
Căng trước phù hợp với công nghệ sản xuất đúc sẵn, lặp lại trên bệ cố định và kiểm soát chất lượng tập trung. Đồng thời, phương pháp này hạn chế các yêu cầu về ống gen, neo và bảo vệ cáp vốn phức tạp hơn khi áp dụng căng sau cho tiết diện Super T.

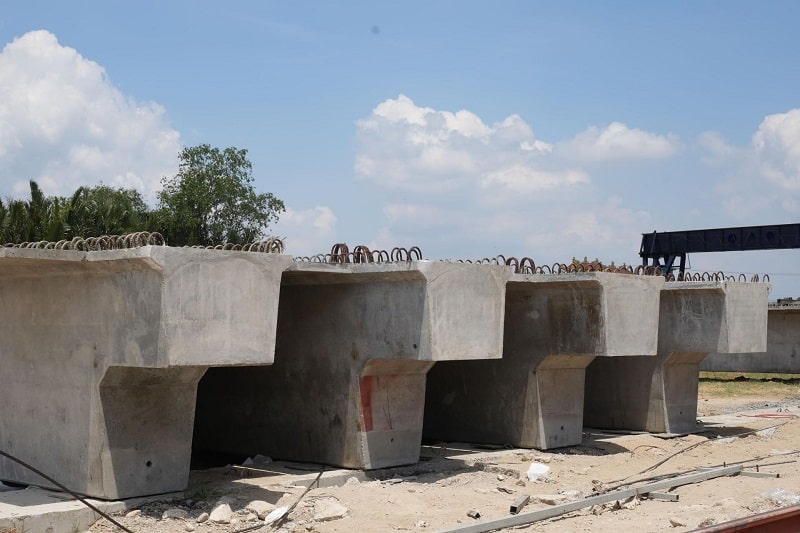

Dầm Super T căng trước và căng sau khác nhau như thế nào?
Dầm Super T căng trước và căng sau khác nhau chủ yếu ở thời điểm tạo lực, vị trí căng và cơ chế truyền lực dự ứng lực. Với căng trước, cáp được kéo trên bệ trước khi đổ bê tông; khi bê tông đạt cường độ yêu cầu, lực được truyền sang bê tông thông qua liên kết bám dính.
Ngược lại, căng sau được thực hiện sau khi bê tông đạt cường độ, cáp được kéo trực tiếp trên cấu kiện và truyền lực thông qua hệ neo cùng các bộ phận của hệ dự ứng lực. Vì vậy, căng trước thuận lợi hơn cho sản xuất Super T đúc sẵn theo dây chuyền, trong khi căng sau đòi hỏi cấu tạo cáp, neo và tổ chức thi công phức tạp hơn.
Dù áp dụng phương pháp nào, quá trình thiết kế và chế tạo vẫn phải kiểm soát lực căng, độ giãn dài, vị trí cáp, cường độ bê tông và các tổn hao dự ứng lực theo hồ sơ kỹ thuật.
Quy trình chế tạo dầm Super T căng trước
Dầm Super T căng trước thường được chế tạo trên bệ đúc cố định, với quy trình được kiểm soát từ bố trí cáp, căng kéo đến truyền lực và nghiệm thu cấu kiện.
Chuẩn bị bệ căng và thiết bị
Kiểm tra bệ đúc, hệ thống neo, kích căng, thiết bị đo và ván khuôn trước khi sản xuất. Bệ phải đủ khả năng chịu phản lực, đồng thời bảo đảm đúng hình học và vị trí bố trí cáp theo thiết kế.
Căng cáp dự ứng lực
Cáp hoặc tao thép được bố trí theo sơ đồ thiết kế và kéo đến lực quy định. Lực căng và độ giãn dài cần được kiểm soát đồng thời để đánh giá chính xác quá trình căng kéo.
Lắp đặt cốt thép và đổ bê tông
Sau khi cáp được căng và cố định, tiến hành lắp cốt thép, chi tiết chôn sẵn, ván khuôn và đổ bê tông. Bê tông phải được đầm chặt, bảo đảm lấp đầy tiết diện và hạn chế khuyết tật tại các khu vực cốt thép dày.
Dưỡng hộ và truyền lực dự ứng lực
Khi bê tông đạt cường độ yêu cầu theo thiết kế, hệ thống giữ cáp được giải phóng theo trình tự kỹ thuật. Lực dự ứng lực được truyền vào bê tông thông qua liên kết bám dính giữa cáp và bê tông, tạo trạng thái nén trước cho dầm.
Cắt cáp và nghiệm thu
Sau khi truyền lực, phần cáp thừa tại đầu dầm được xử lý, sau đó kiểm tra hình học, độ vồng, bề mặt bê tông, chi tiết chôn sẵn và các yêu cầu nghiệm thu. Chỉ khi đạt yêu cầu kỹ thuật, dầm mới được đưa vào lưu giữ, vận chuyển và lao lắp.

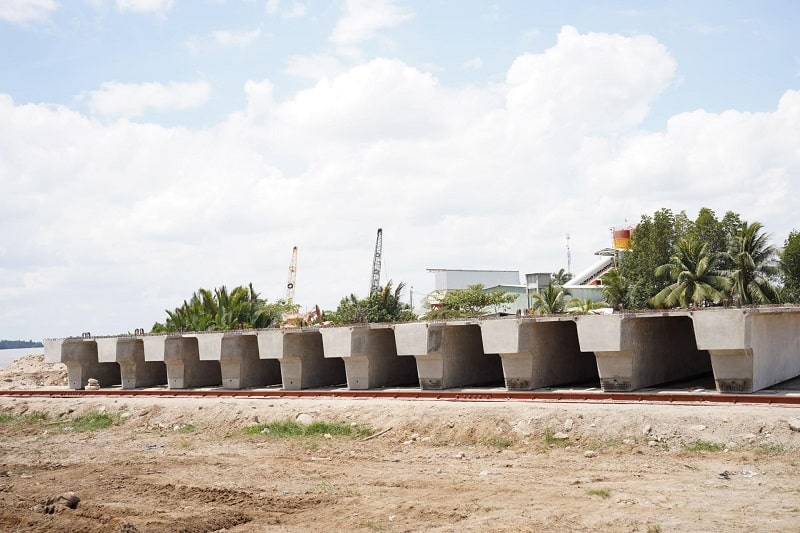

Nguyên lý làm việc của dầm Super T căng trước
Dầm Super T căng trước làm việc dựa trên việc tạo ứng suất nén trước trong bê tông thông qua cáp dự ứng lực. Nguyên lý này cũng là cơ sở để phân biệt phương pháp căng trước với căng sau.
Cáp được tạo ứng suất trước bê tông như thế nào?
Với phương pháp căng trước, cáp dự ứng lực được kéo đến lực thiết kế và neo giữ trên bệ căng trước khi đổ bê tông. Sau khi bê tông đạt cường độ yêu cầu, lực giữ được giải phóng, cáp có xu hướng co lại và truyền lực vào bê tông thông qua liên kết bám dính dọc theo chiều dài cáp.
Lực dự ứng lực truyền vào bê tông ra sao?
Khác với căng sau, lực dự ứng lực của dầm căng trước không truyền chủ yếu qua neo đầu cáp mà được truyền từ cáp sang bê tông nhờ bám dính giữa hai vật liệu. Vì vậy, vị trí cáp, chất lượng bê tông và chiều dài truyền lực là những yếu tố quan trọng cần kiểm soát.
Dự ứng lực ảnh hưởng thế nào đến khả năng chịu lực?
Ứng suất nén được tạo trước giúp giảm ứng suất kéo phát sinh trong bê tông khi dầm chịu tải uốn, qua đó hạn chế nứt và nâng cao hiệu quả chịu lực. Đây là cơ sở để dầm Super T có thể đáp ứng yêu cầu vượt nhịp và khai thác hiệu quả vật liệu trong các công trình cầu phù hợp.

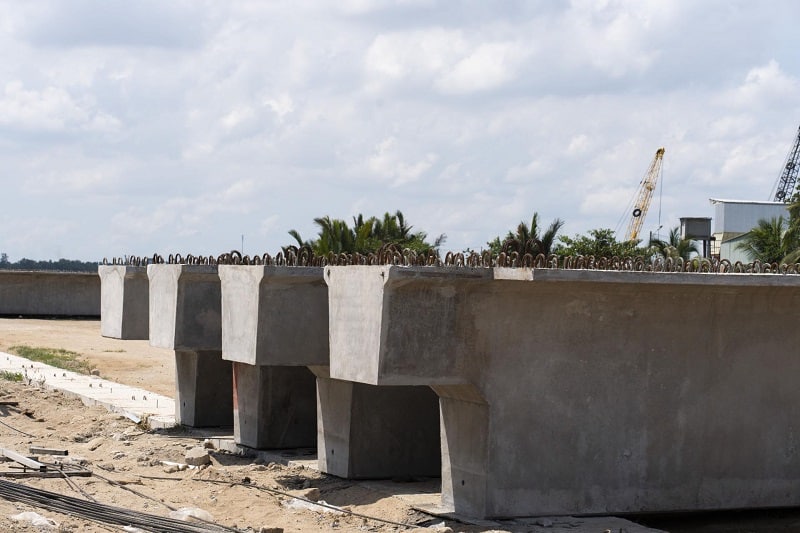

Ưu điểm của dầm Super T căng trước
- Phù hợp sản xuất đúc sẵn: Căng trước được thực hiện trên bệ cố định, thuận lợi cho quy trình sản xuất lặp lại và chuẩn hóa khi chế tạo nhiều dầm cùng loại.
- Kiểm soát tốt lực dự ứng lực: Lực căng, độ giãn dài và vị trí cáp được kiểm tra tập trung tại bệ đúc, giúp kiểm soát ổn định chất lượng cấu kiện.
- Giảm công việc tạo dự ứng lực tại công trường: Dầm được chế tạo, kiểm tra và hoàn thiện trước khi vận chuyển đến công trường, giúp giảm các công tác dự ứng lực tại vị trí lắp dựng.
- Tận dụng hiệu quả vật liệu: Dự ứng lực tạo trạng thái nén trước trong bê tông, giúp cải thiện khả năng chịu uốn, kiểm soát nứt và phát huy hiệu quả của kết cấu dầm Super T.

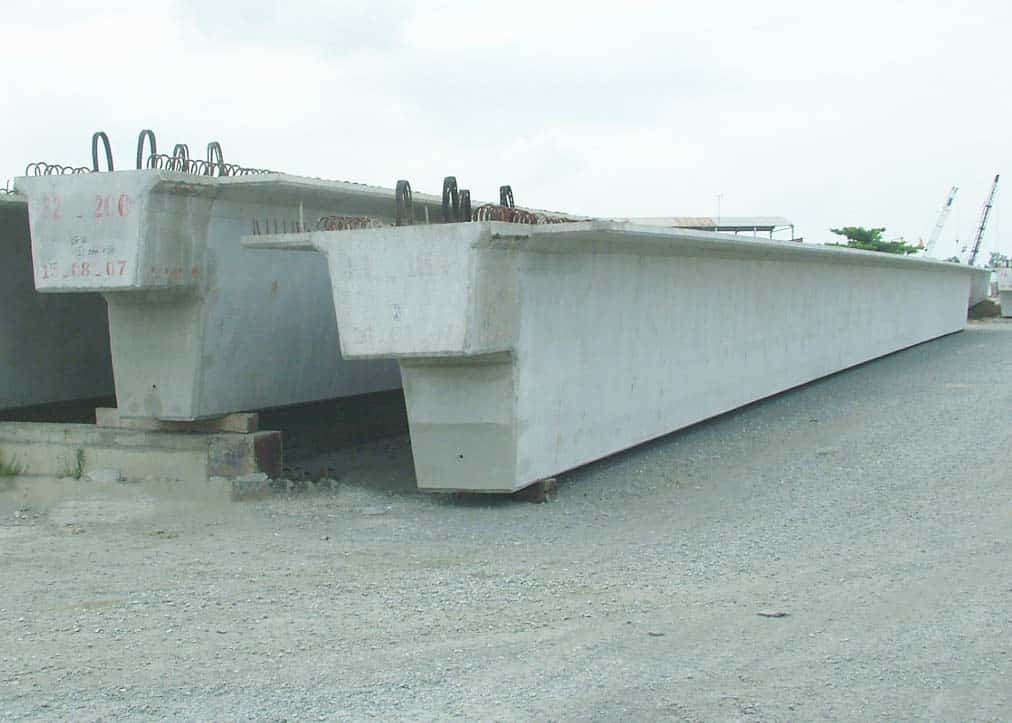

Những yêu cầu kỹ thuật khi chế tạo dầm Super T căng trước
Căng trước giúp chuẩn hóa quá trình sản xuất nhưng đồng thời đòi hỏi kiểm soát nghiêm ngặt ở những công đoạn có ảnh hưởng trực tiếp đến trạng thái dự ứng lực.
Kiểm soát lực căng và độ giãn dài
Lực kích phải được kiểm soát theo giá trị thiết kế, đồng thời theo dõi độ giãn dài thực tế của cáp. Hai thông số này cần được đối chiếu theo quy trình kiểm soát đã được phê duyệt.
Kiểm soát cường độ bê tông trước khi truyền lực
Đây là yêu cầu đặc biệt quan trọng. Nếu truyền lực khi bê tông chưa đạt cường độ yêu cầu, vùng bê tông tiếp nhận ứng suất có thể không đáp ứng điều kiện thiết kế.
Do đó, thời điểm nhả lực phải được xác định dựa trên kết quả kiểm tra cường độ và yêu cầu kỹ thuật, không đơn thuần dựa vào số ngày tuổi của bê tông.
Kiểm soát vị trí cáp và hình học dầm
Sai lệch vị trí cáp làm thay đổi cánh tay đòn và trạng thái ứng suất trong tiết diện. Vì vậy, việc kiểm soát cao độ, vị trí cáp và hình học khuôn cần được thực hiện ngay từ giai đoạn chuẩn bị bệ đúc.
Kiểm soát khu vực đầu dầm khi truyền lực
Đầu dầm là khu vực chịu ảnh hưởng lớn khi lực dự ứng lực được truyền từ cáp sang bê tông. Vì vậy, cần đặc biệt kiểm soát chất lượng bê tông, cấu tạo cốt thép và các hiện tượng bất thường như nứt hoặc sứt mẻ tại vùng đầu dầm.
Đây cũng là lý do không nên đánh giá chất lượng dầm Super T chỉ bằng hình thức bề mặt sau khi tháo khuôn. Việc nghiệm thu cần dựa trên toàn bộ hồ sơ chất lượng và các thông số kỹ thuật được quy định cho cấu kiện.
Dầm Super T căng trước hay sau phụ thuộc vào phương pháp dự ứng lực được lựa chọn, trong đó căng trước vẫn là giải pháp phổ biến đối với dầm đúc sẵn. Việc hiểu rõ đặc điểm từng phương pháp cũng giúp lựa chọn và tổ chức thiết bị thi công phù hợp. Với vai trò là đơn vị cho thuê thiết bị công trình, Xây dựng Phát Đạt cung cấp máy móc, thiết bị phục vụ các công tác nâng hạ và thi công kết cấu theo nhu cầu thực tế của từng dự án.
