Mất mát ứng suất là hiện tượng ứng suất trong cáp dự ứng lực giảm so với giá trị ban đầu trong quá trình truyền lực và khai thác dầm. Với dầm Super T sử dụng công nghệ bê tông dự ứng lực căng trước, sự suy giảm này liên quan đến biến dạng của bê tông và đặc tính của thép dự ứng lực. Xây dựng Phát Đạt cùng tìm hiểu các nguyên nhân gây mất mát ứng suất, cách tính và những yếu tố ảnh hưởng đến khả năng làm việc của dầm Super T.

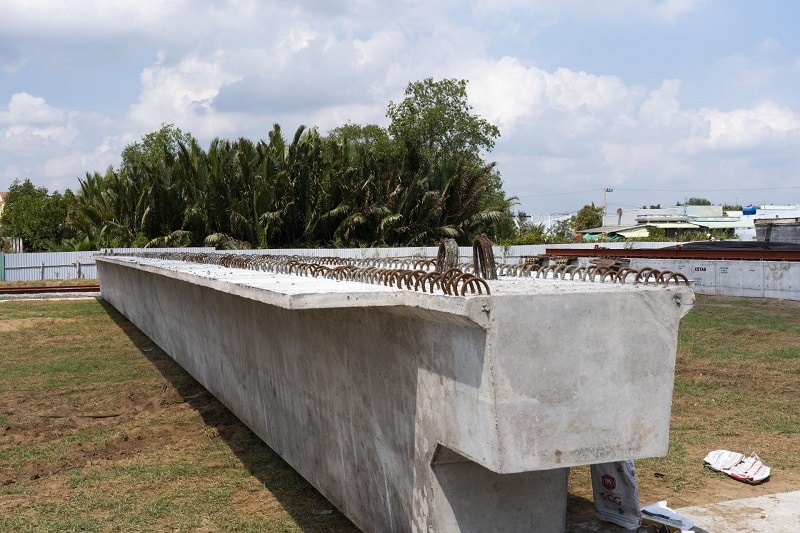

Mất mát ứng suất trong dầm Super T là gì?
Mất mát ứng suất trong dầm Super T là phần suy giảm ứng suất hoặc lực căng trong cáp dự ứng lực so với trạng thái ban đầu. Đối với dầm căng trước, sau khi bê tông đạt điều kiện và cáp được thả, lực dự ứng lực được truyền vào bê tông. Từ thời điểm này, ứng suất trong cáp tiếp tục thay đổi do biến dạng của bê tông và sự thay đổi đặc tính của thép theo thời gian.
Có thể chia mất mát ứng suất thành hai nhóm chính:
- Mất mát xảy ra sớm: liên quan đến quá trình căng, giữ cáp và truyền dự ứng lực, trong đó có co ngắn đàn hồi và một số tổn hao có thể phát sinh trong giai đoạn giữ cáp.
- Mất mát theo thời gian: chủ yếu do co ngót, từ biến của bê tông và tự chùng của thép dự ứng lực.
Với kết cấu căng trước, cáp được căng trên bệ trước khi đổ bê tông nên không có tổn hao ma sát dọc theo ống luồn cáp như kết cấu căng sau. Các thành phần mất mát có thể tác động đồng thời nên cần được xem xét trong cùng quá trình tính toán.
Các nguyên nhân gây mất mát ứng suất
Mất mát ứng suất là sự suy giảm lực căng trong cáp so với giá trị ban đầu, ảnh hưởng trực tiếp đến lực dự ứng lực hữu hiệu và khả năng làm việc của dầm Super T. Với dầm căng trước, mất mát gồm nhóm xảy ra trước hoặc khi buông cáp và nhóm phát triển theo thời gian.

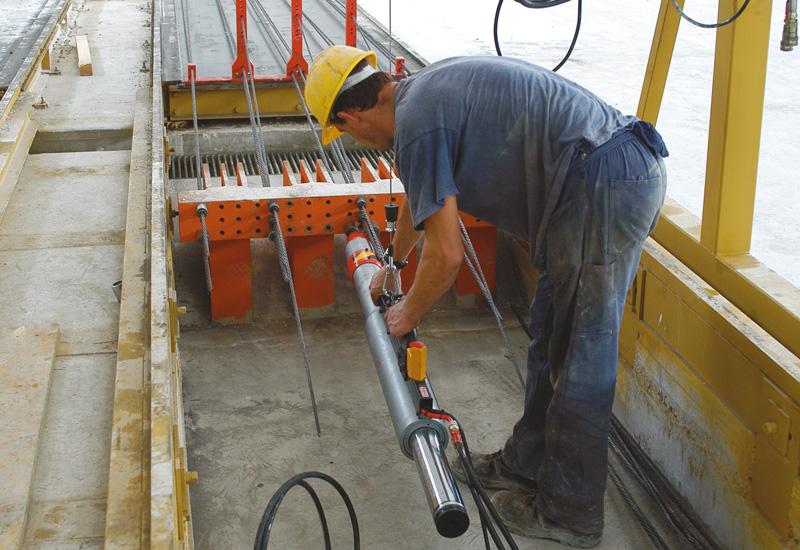

Mất mát trong giai đoạn căng và giữ cáp trên bệ
Trước khi bê tông đạt cường độ để truyền lực, cáp được giữ ở trạng thái căng trên bệ đúc. Trong giai đoạn này, ứng suất có thể thay đổi do một số nguyên nhân như:
- Tự chùng sớm: ứng suất trong thép giảm dần khi cáp được giữ ở mức biến dạng nhất định trước khi buông cáp.
- Trượt hoặc dịch chuyển tại hệ neo: có thể làm giảm một phần lực căng, tùy cấu tạo và phương pháp neo giữ cáp.
- Ảnh hưởng của nhiệt độ: xem mục riêng bên dưới.
Mức độ ảnh hưởng phụ thuộc vào hệ thống căng cáp, thời gian giữ cáp và điều kiện bảo dưỡng thực tế tại bãi đúc.

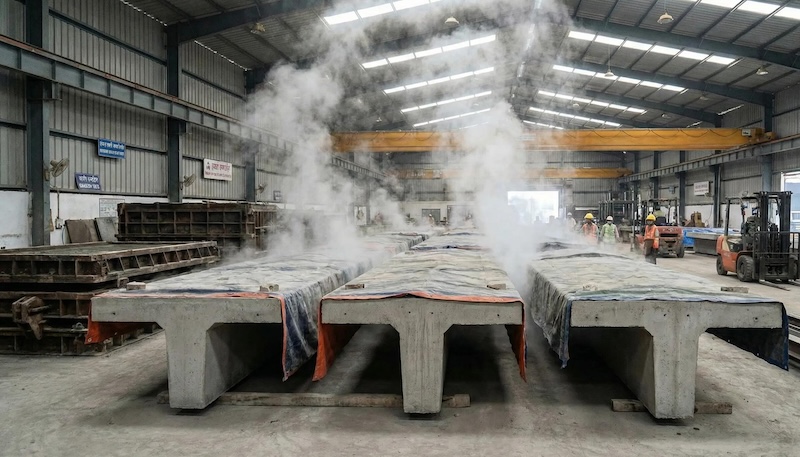

Mất mát do ảnh hưởng nhiệt độ khi bảo dưỡng
Tại bãi đúc dầm Super T, bê tông có thể được bảo dưỡng bằng hơi nước để đẩy nhanh quá trình phát triển cường độ và rút ngắn thời gian quay vòng bệ đúc. Khi nhiệt độ tăng, cáp nóng lên và có xu hướng giãn ra, trong khi hai đầu cáp đang bị giữ cố định trên bệ, nên lực căng trong cáp giảm. Bê tông cũng bắt đầu dính bám với cáp ở nhiệt độ cao; khi dầm nguội, cáp và bê tông co lại không đồng thời, nên trạng thái ứng suất thực tế của cáp trước thời điểm buông cáp có thể khác giá trị ban đầu khi căng.
Mức ảnh hưởng phụ thuộc vào chênh lệch nhiệt độ, trình tự bảo dưỡng, thời điểm truyền lực và đặc tính của vật liệu. Với dầm sản xuất theo quy trình bảo dưỡng nhiệt, các thông số này cần được kiểm soát và đưa vào tính toán khi cần thiết.

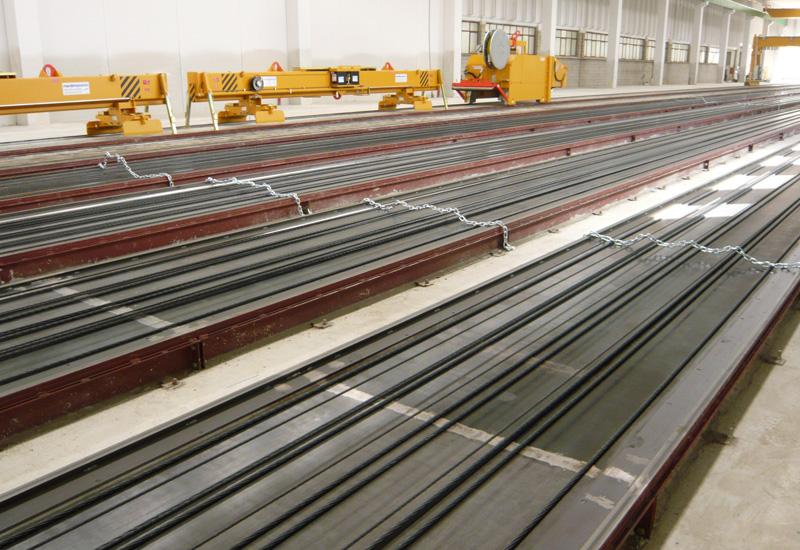

Mất mát do co ngắn đàn hồi
Khi cáp được buông, lực dự ứng lực truyền vào bê tông làm bê tông bị nén và co ngắn đàn hồi. Do cáp liên kết với bê tông, biến dạng này làm chiều dài cáp giảm theo và ứng suất trong cáp cũng giảm.
Đây là thành phần mất mát xuất hiện ngay khi truyền dự ứng lực. Mức độ mất mát phụ thuộc vào ứng suất của bê tông tại vị trí cáp, mô đun đàn hồi của bê tông và của thép dự ứng lực. Ứng suất bê tông tại vị trí cáp không chỉ do lực dự ứng lực mà còn chịu ảnh hưởng của trọng lượng bản thân dầm, vì dầm vồng lên khi buông cáp.
Với dầm Super T đúc sẵn căng trước, cường độ và mô đun đàn hồi của bê tông tại thời điểm buông cáp là những thông số cần được xác định trong tính toán.

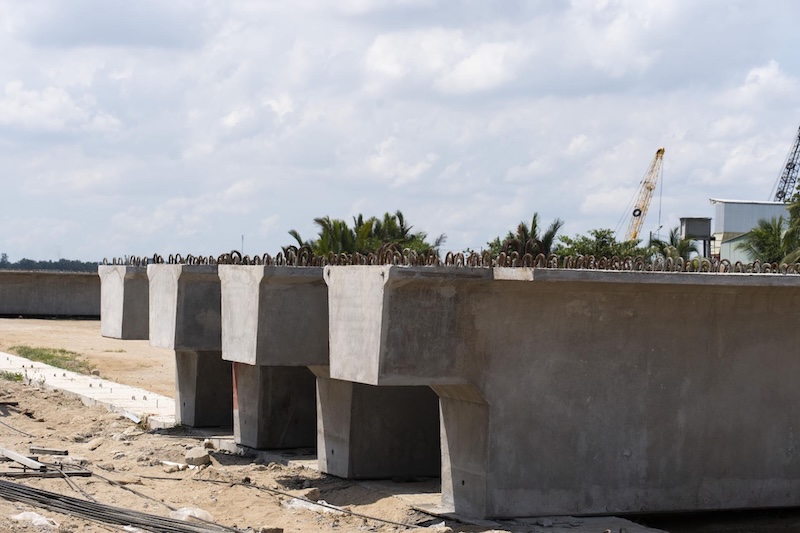

Mất mát do co ngót bê tông
Co ngót là sự biến dạng co của bê tông theo thời gian, trong đó quá trình mất nước là một trong những nguyên nhân chính. Khi bê tông co ngót, cáp dự ứng lực bị kéo theo biến dạng của bê tông, làm giảm ứng suất trong cáp.
Mức độ co ngót chịu ảnh hưởng bởi thành phần bê tông, điều kiện bảo dưỡng, độ ẩm môi trường, kích thước cấu kiện và thời gian. Đối với dầm Super T sản xuất tại bãi đúc, điều kiện bảo dưỡng trong giai đoạn đầu có ảnh hưởng đến quá trình phát triển biến dạng co ngót của bê tông.
Mất mát do từ biến bê tông
Từ biến là hiện tượng bê tông tiếp tục biến dạng theo thời gian khi chịu ứng suất kéo dài. Dưới tác dụng nén của lực dự ứng lực, bê tông tiếp tục biến dạng và làm giảm ứng suất trong cáp.
Khác với co ngót, từ biến liên quan trực tiếp đến trạng thái ứng suất của bê tông. Mức độ từ biến chịu ảnh hưởng bởi tuổi bê tông khi chịu tải, cường độ và đặc tính vật liệu, độ ẩm, nhiệt độ và thời gian tác dụng của ứng suất. Đây là một trong những thành phần mất mát dài hạn cần được xét khi xác định lực dự ứng lực hữu hiệu của dầm.

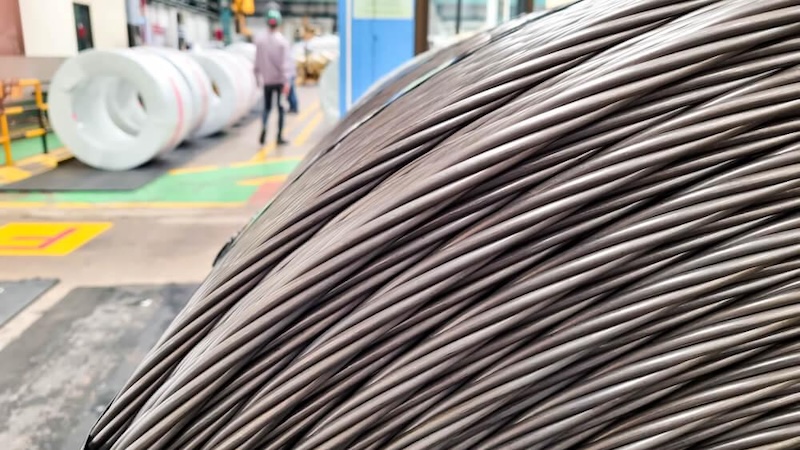

Mất mát do tự chùng thép dự ứng lực
Tự chùng là hiện tượng ứng suất trong thép dự ứng lực giảm dần theo thời gian khi thép được duy trì ở trạng thái biến dạng nhất định. Ngoài phần tự chùng xảy ra khi cáp còn giữ trên bệ, thép tiếp tục tự chùng sau khi truyền lực trong suốt quá trình khai thác.
Mức độ tự chùng phụ thuộc vào loại thép, mức ứng suất ban đầu, nhiệt độ và thời gian. Cáp có đặc tính tự chùng thấp thường có mức suy giảm ứng suất nhỏ hơn so với loại thép có mức tự chùng cao hơn. Đối với dầm Super T, đặc tính của cáp và mức ứng suất trong cáp là những thông số cần được đưa vào quá trình tính toán.
Các giá trị mất mát cụ thể được xác định theo tiêu chuẩn thiết kế và hồ sơ của từng dự án, không lấy theo một con số chung.

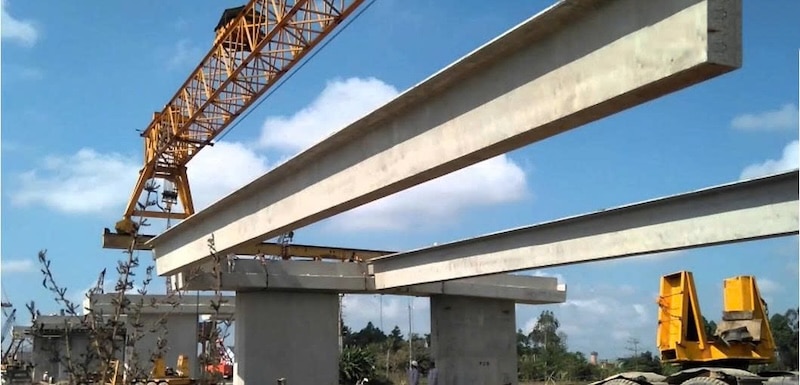

Mất mát ứng suất trong dầm Super T được tính như thế nào?
Về nguyên tắc, tổng mất mát ứng suất được xác định từ các thành phần tổn hao tương ứng với từng giai đoạn làm việc của dầm. Với dầm Super T căng trước, có thể xem xét các thành phần chính gồm mất mát trong giai đoạn căng và giữ cáp, co ngắn đàn hồi, co ngót, từ biến và tự chùng của thép.
Sau khi xác định các thành phần tổn hao, ứng suất dự ứng lực hữu hiệu được xác định từ ứng suất ban đầu sau khi trừ các tổn hao tương ứng.
Các thông số thường cần sử dụng trong quá trình tính toán gồm:
- Ứng suất ban đầu của cáp dự ứng lực.
- Diện tích và đặc tính cơ học của cáp.
- Mô đun đàn hồi của thép dự ứng lực.
- Cường độ và mô đun đàn hồi của bê tông tại thời điểm truyền lực.
- Ứng suất của bê tông tại vị trí cáp.
- Đặc tính co ngót và từ biến của bê tông.
- Đặc tính tự chùng của thép.
- Tuổi bê tông khi truyền dự ứng lực.
- Thời gian và điều kiện môi trường trong quá trình khai thác.
Các phương pháp tính có thể sử dụng cách tiếp cận khác nhau, từ phương pháp ước tính tổn hao dài hạn đến phương pháp tính chi tiết theo diễn biến thời gian. Với phương pháp chi tiết, các thành phần co ngót, từ biến và tự chùng được xem xét theo từng giai đoạn và có thể xét đến sự tương tác giữa chúng.
Do đó, không nên lấy một tỷ lệ mất mát cố định để áp dụng cho mọi dầm Super T. Kết quả cần được xác định từ đặc tính vật liệu, cấu tạo dầm, điều kiện sản xuất và phương pháp tính được lựa chọn cho công trình.
Các yếu tố ảnh hưởng đến mất mát ứng suất
Mức mất mát ứng suất của dầm Super T chịu ảnh hưởng bởi các nhóm yếu tố chính:
- Bê tông: cường độ, mô đun đàn hồi, khả năng co ngót và từ biến.
- Cáp dự ứng lực: loại thép, đặc tính tự chùng và mức ứng suất ban đầu.
- Thời điểm truyền lực: tuổi và trạng thái của bê tông khi cáp được thả.
- Bảo dưỡng: nhiệt độ, độ ẩm và phương pháp bảo dưỡng ảnh hưởng đến biến dạng của bê tông.
- Kích thước tiết diện: ảnh hưởng đến quá trình trao đổi ẩm và diễn biến co ngót.
- Môi trường: nhiệt độ và độ ẩm trong quá trình lưu trữ và khai thác.
- Điều kiện làm việc: mức ứng suất trong bê tông và thời gian duy trì tải trọng.
Các yếu tố này không hoàn toàn độc lập. Đặc biệt, co ngót, từ biến và tự chùng có thể tương tác với nhau trong quá trình làm việc lâu dài của kết cấu.
Ảnh hưởng của mất mát ứng suất đến khả năng làm việc của dầm Super T
Mất mát ứng suất làm giảm mức dự ứng lực còn lại trong dầm, từ đó thay đổi trạng thái ứng suất của tiết diện. Khi tổn hao thực tế lớn hơn dự kiến, khả năng kiểm soát trạng thái làm việc của dầm có thể bị ảnh hưởng, chẳng hạn:
- Giảm mức ứng suất nén do dự ứng lực tạo ra trong bê tông.
- Giảm khả năng kiểm soát ứng suất kéo và hạn chế nứt.
- Làm thay đổi độ vồng của dầm theo thời gian.
- Ảnh hưởng đến các kiểm tra ở trạng thái sử dụng như nứt và độ võng.
Mất mát ứng suất là hiện tượng bình thường trong kết cấu dự ứng lực và đã được tính đến trong quá trình thiết kế. Điều cần kiểm soát là mức tổn hao thực tế phải nằm trong phạm vi phù hợp với giả thiết và yêu cầu làm việc của dầm.
Kết luận
Mất mát ứng suất trong dầm Super T chủ yếu liên quan đến quá trình căng và truyền lực, co ngắn đàn hồi, co ngót, từ biến bê tông và tự chùng thép dự ứng lực. Việc xác định đúng các thành phần tổn hao giúp đánh giá chính xác lực dự ứng lực còn lại và khả năng làm việc của dầm. Xây dựng Phát Đạt chú trọng kiểm soát vật liệu, quá trình căng cáp, bảo dưỡng và truyền lực để hạn chế sai lệch giữa thực tế sản xuất và tính toán.
