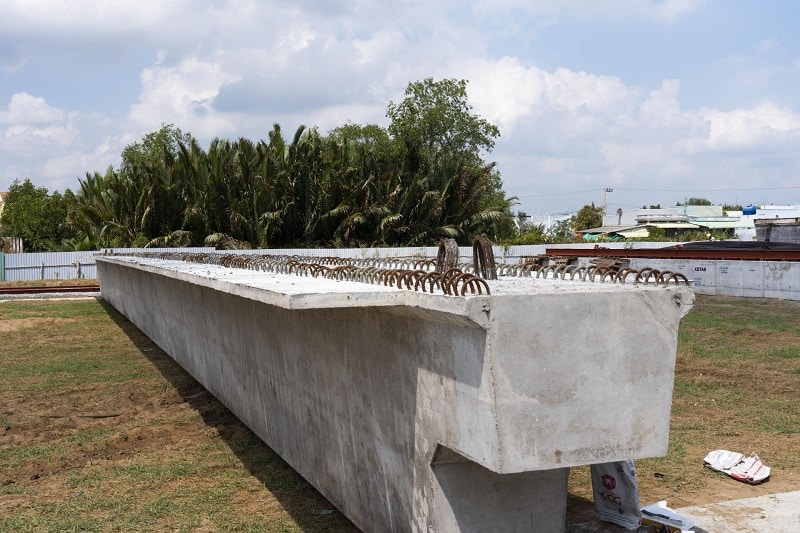

Dầm Super T là gì? Đây là loại dầm bê tông cốt thép dự ứng lực đúc sẵn được sử dụng trong nhiều công trình cầu đường bộ nhờ khả năng vượt nhịp và thi công nhanh. Hãy cùng Xây dựng Phát Đạt tìm hiểu về cấu tạo, nguyên lý làm việc, ưu nhược điểm, quy trình sản xuất và phạm vi ứng dụng của dầm Super T qua bài viết dưới đây.
Dầm Super T là gì?
Dầm Super T là một dạng kết cấu dự ứng lực được phát triển nhằm đáp ứng yêu cầu vượt nhịp và đẩy nhanh quá trình thi công cầu. Để hiểu rõ hơn về loại dầm này, cần xem xét từ khái niệm, thông số kỹ thuật đến các tiêu chuẩn thiết kế và thi công áp dụng.
Khái niệm và lịch sử phát triển của dầm Super T
Dầm Super T là cấu kiện bê tông cốt thép dự ứng lực đúc sẵn, thường được sản xuất theo phương pháp căng trước. Cáp thép được kéo căng trên bệ đúc, sau đó đổ bê tông và truyền lực dự ứng lực vào dầm khi bê tông đạt cường độ yêu cầu. Công nghệ này giúp tạo cấu kiện có khả năng vượt nhịp tương đối lớn, sản xuất hàng loạt và rút ngắn thời gian thi công cầu.
Các thông số kỹ thuật đặc trưng
Thông số dầm Super T được xác định theo khẩu độ, tải trọng và thiết kế của từng công trình. Một số cấu kiện thực tế có chiều dài khoảng 33–40 m, chiều cao khoảng 1,5–1,8 m; đây là các giá trị tham khảo, không phải kích thước cố định cho mọi loại dầm.
Khi lựa chọn cấu kiện cho từng công trình, cần đối chiếu thông số với hồ sơ thiết kế cụ thể. Bạn có thể tham khảo thêm kích thước và thông số kỹ thuật dầm Super T để tìm hiểu các thông số hình học quan trọng.
Tiêu chuẩn thiết kế và thi công áp dụng
Thiết kế cầu sử dụng dầm Super T cần tuân thủ TCVN 11823:2017 – Thiết kế cầu đường bộ cùng các tiêu chuẩn và chỉ dẫn kỹ thuật liên quan. Trong đó, các quy định về tải trọng, phân tích kết cấu và kết cấu bê tông là cơ sở quan trọng để tính toán dầm; quá trình sản xuất, kiểm tra và lao lắp thực hiện theo hồ sơ thiết kế và yêu cầu kỹ thuật của dự án.
Cấu tạo chi tiết dầm Super T
Cấu tạo dầm Super T gồm tiết diện bê tông đặc trưng, cốt thép thường, hệ thống cáp dự ứng lực và các chi tiết phục vụ liên kết, kê gối. Các bộ phận được thiết kế đồng bộ để đảm bảo khả năng chịu uốn, cắt và ổn định của dầm.

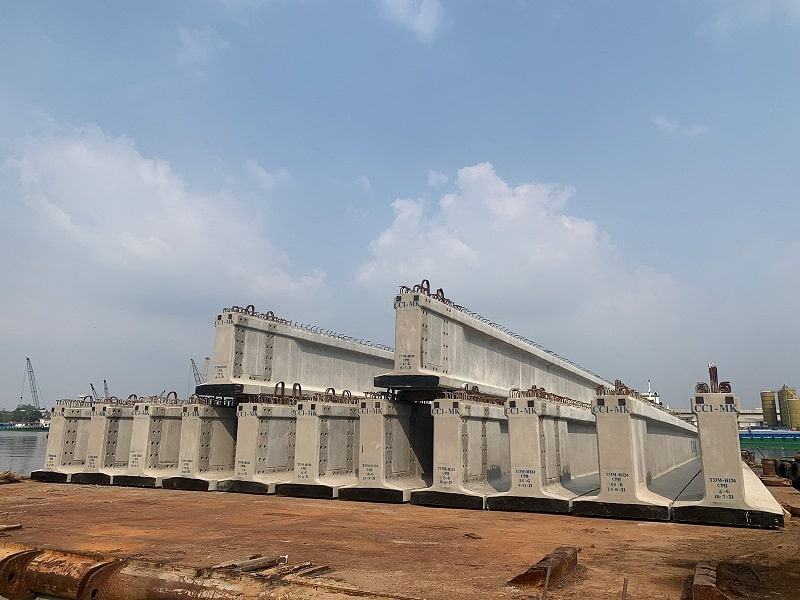

Đặc điểm hình dạng tiết diện
Dầm Super T có bản cánh rộng kết hợp với các sườn dầm, tạo tiết diện có độ cứng và khả năng chịu lực phù hợp với kết cấu cầu. Kích thước cánh, sườn, đáy dầm và vị trí cáp dự ứng lực được xác định theo thiết kế cụ thể.
Phân loại theo cấu tạo tiết diện
Tùy thiết kế và công nghệ sản xuất, dầm Super T có thể có các cấu hình tiết diện khác nhau, trong đó thường được phân biệt theo dạng hở hoặc kín. Sự khác biệt về tiết diện ảnh hưởng đến khả năng chịu lực, độ cứng, liên kết bản mặt cầu và phương án thi công.
Sự khác biệt về hình dạng tiết diện ảnh hưởng đến cấu tạo, khả năng làm việc và phương án thi công. Xem thêm bài các loại mặt cắt dầm Super T kín và hở để tìm hiểu đặc điểm của từng dạng.
Bê tông cường độ cao và cốt thép thường
Dầm Super T sử dụng bê tông có cường độ phù hợp với yêu cầu của kết cấu dự ứng lực, đồng thời phải đảm bảo độ đặc chắc và độ bền lâu. Cốt thép thường có nhiệm vụ chịu lực, cấu tạo và kiểm soát nứt, được bố trí đồng bộ với hệ thống cáp dự ứng lực.
Cáp dầm và hệ thống dự ứng lực căng trước
Cáp dự ứng lực được căng trước trên bệ đúc rồi mới tiến hành đổ bê tông. Khi bê tông đạt cường độ yêu cầu, cáp được buông để truyền lực vào bê tông, tạo ứng suất nén trước cho dầm.
Cáp thép được bố trí theo thiết kế và tạo lực căng cho cấu kiện. Bạn có thể tìm hiểu thêm về cáp dự ứng lực trong dầm Super T để hiểu rõ hơn về loại vật liệu này và vai trò của nó trong kết cấu.

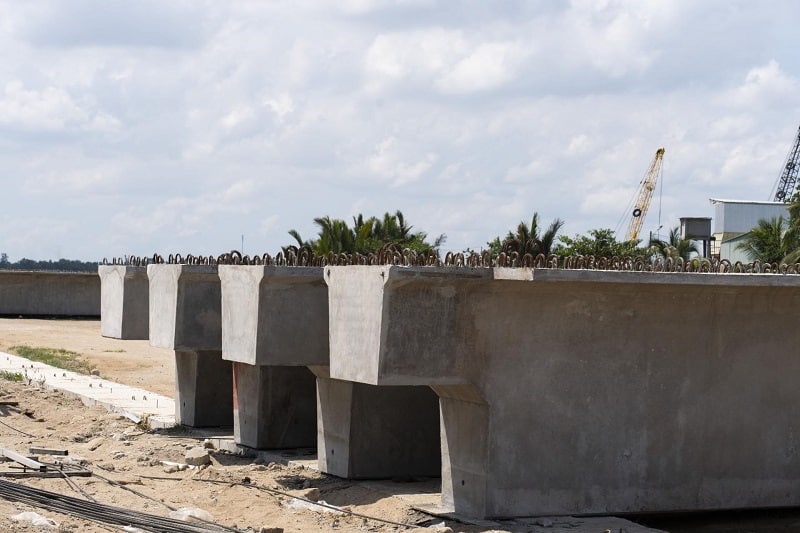

Hệ thống giằng, gối cầu và liên kết ngang
Các dầm Super T được liên kết với nhau thông qua giằng ngang và bản mặt cầu, giúp phân phối tải trọng và ổn định hệ kết cấu. Gối cầu và các chi tiết liên kết được bố trí theo thiết kế để truyền tải từ dầm xuống mố, trụ.
Nguyên lý làm việc của dầm Super T
Dầm Super T làm việc dựa trên nguyên lý bê tông dự ứng lực căng trước, kết hợp với khả năng chịu lực của tiết diện và bản mặt cầu. Các yếu tố này phối hợp để kiểm soát ứng suất, phân phối tải trọng và đảm bảo sự ổn định của hệ dầm trong quá trình khai thác.

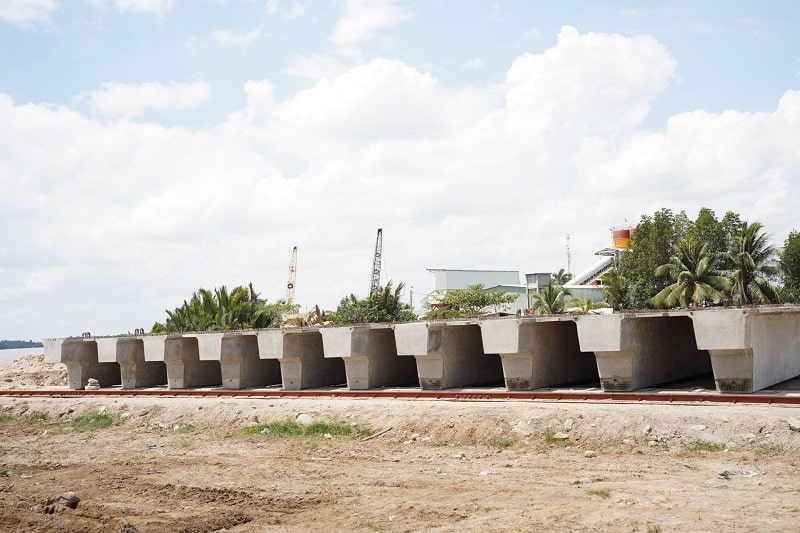

Cơ chế chịu lực của bê tông dự ứng lực căng trước
Dầm Super T làm việc dựa trên nguyên lý tạo ứng suất nén trước trong bê tông thông qua hệ thống cáp dự ứng lực. Khi dầm chịu tải, mô men uốn làm phát sinh ứng suất kéo ở vùng chịu kéo; lực dự ứng lực giúp giảm ứng suất kéo này, qua đó hạn chế nứt và cải thiện khả năng chịu uốn của tiết diện.
Nhờ kết hợp bê tông với cáp thép dự ứng lực, dầm có thể tận dụng hiệu quả khả năng chịu lực của vật liệu và đáp ứng yêu cầu vượt nhịp theo thiết kế.
Để hiểu rõ hơn về nguyên lý này, bạn có thể tham khảo công nghệ dầm Super T căng trước: công nghệ dự ứng lực và cách lực căng được truyền vào bê tông.
Sự làm việc liên hợp với bản mặt cầu
Sau khi các dầm Super T được lao lắp, bản mặt cầu thường được thi công tại chỗ và liên kết với hệ dầm theo cấu tạo thiết kế. Khi đạt điều kiện làm việc liên hợp, bản mặt cầu và dầm cùng tham gia chịu tải.
Sự liên hợp này giúp phân phối tải trọng giữa các dầm, đồng thời tạo thành hệ kết cấu mặt cầu hoàn chỉnh. Mức độ và cơ chế làm việc liên hợp phụ thuộc vào cấu tạo liên kết, trình tự thi công và thiết kế cụ thể.

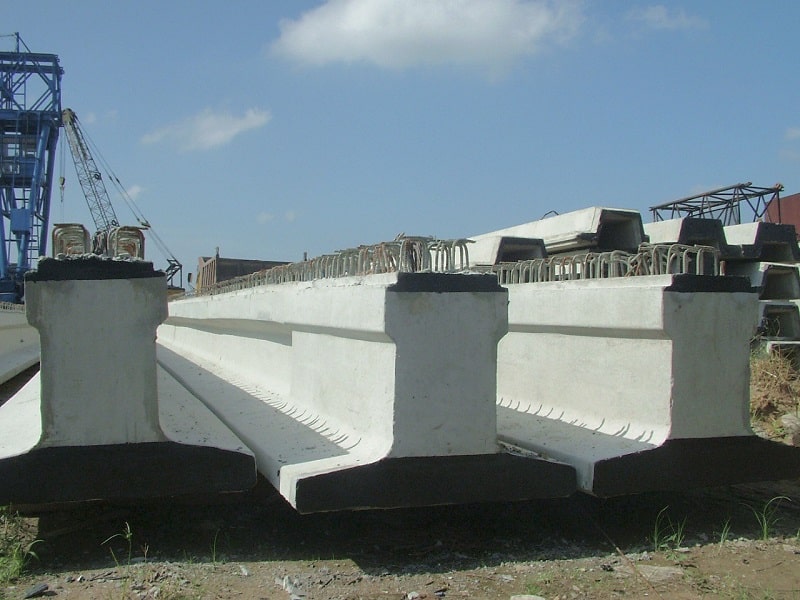

Khả năng chống xoắn và phân bố ứng suất
Tiết diện Super T có hình dạng giúp tăng độ cứng và khả năng ổn định của dầm. Tuy nhiên, không nên hiểu rằng mọi dầm Super T đều có khả năng chống xoắn giống nhau.
Khả năng chịu xoắn, uốn, cắt và phân bố ứng suất phải được kiểm toán theo tiết diện, vật liệu, điều kiện biên và tải trọng thiết kế. Đây cũng là cơ sở để lựa chọn Super T thay vì các dạng dầm khác.

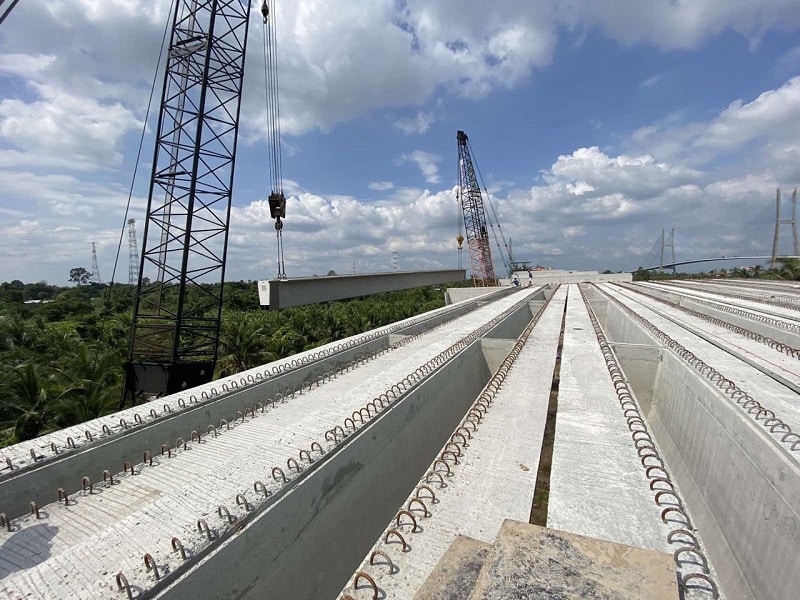

Quy trình sản xuất dầm Super T
Dầm Super T được sản xuất trên bệ đúc theo quy trình kiểm soát chặt chẽ, từ chuẩn bị khuôn, bố trí cốt thép và căng cáp đến đổ bê tông, truyền lực và kiểm tra chất lượng. Mỗi công đoạn đều ảnh hưởng trực tiếp đến hình học, cường độ và khả năng làm việc của dầm.
Để tìm hiểu chi tiết từng công đoạn, bạn có thể tham khảo quy trình sản xuất dầm Super T, từ chuẩn bị bệ đúc, lắp đặt cốt thép và cáp dự ứng lực đến đổ bê tông, bảo dưỡng và nghiệm thu cấu kiện.
- Chuẩn bị bệ đúc và khuôn: Kiểm tra cao độ, kích thước, hệ thống neo và vệ sinh khuôn.
- Lắp cốt thép và căng cáp: Bố trí cốt thép, cáp dự ứng lực và căng cáp theo lực hoặc độ giãn dài thiết kế.
- Đổ và bảo dưỡng bê tông: Bê tông được đổ, đầm chặt và bảo dưỡng theo yêu cầu kỹ thuật.
- Truyền lực và kiểm tra: Khi bê tông đạt cường độ quy định, buông cáp để truyền lực dự ứng lực, sau đó kiểm tra hình học, bê tông và các khuyết tật trước khi xuất xưởng.
Đối với các dự án cần triển khai đồng bộ từ chế tạo cấu kiện đến lắp đặt tại công trường, chủ đầu tư có thể tham khảo dịch vụ sản xuất và lao lắp dầm Super T.

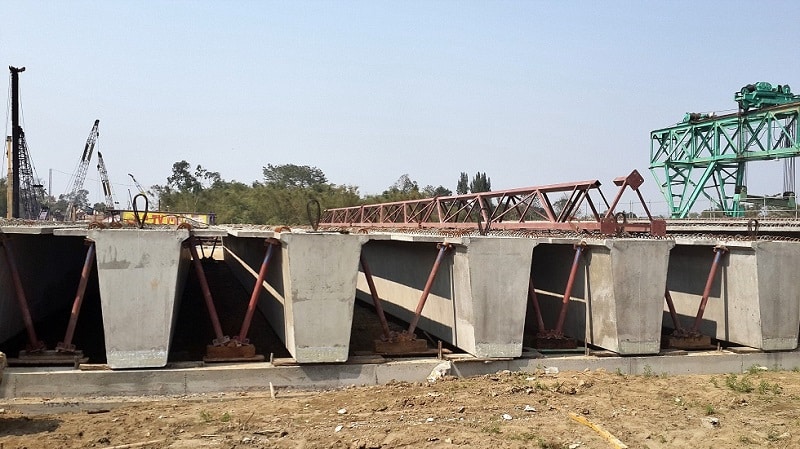

Ưu điểm nổi bật của dầm Super T
Nhờ kết hợp kết cấu dự ứng lực với phương pháp đúc sẵn, dầm Super T mang lại nhiều lợi thế trong thiết kế và thi công cầu.
Khả năng vượt nhịp tương đối lớn
Dầm Super T có thể sử dụng cho các nhịp tương đối lớn, trong đó nhiều phương án thực tế sử dụng dầm dài khoảng 33–40 m. Khẩu độ cụ thể phải được xác định qua tính toán kết cấu, không nên coi 40 m là giới hạn chung cho mọi hệ Super T.
Tối ưu chiều cao kết cấu
Khả năng chịu lực của dầm dự ứng lực cho phép lựa chọn tiết diện phù hợp với yêu cầu về chiều cao kết cấu. Trong những dự án có yêu cầu kiểm soát tĩnh không, việc tối ưu chiều cao dầm có thể mang lại lợi ích về hình học tuyến và tổ chức giao thông.
Đúc sẵn và kiểm soát chất lượng
Dầm được chế tạo tại bệ đúc với khuôn, thiết bị căng kéo và quy trình kiểm soát tương đối ổn định. Việc sản xuất hàng loạt giúp kiểm soát vật liệu, kích thước và chất lượng đồng đều hơn so với việc chế tạo toàn bộ kết cấu tại hiện trường.
Rút ngắn thời gian thi công
Sau khi sản xuất đạt yêu cầu, dầm được vận chuyển đến công trường và lao lắp bằng thiết bị phù hợp. Phương pháp này giảm đáng kể khối lượng công việc phải thực hiện trên cao, đồng thời hạn chế nhu cầu sử dụng hệ đà giáo, cốp pha cho phần dầm chính.

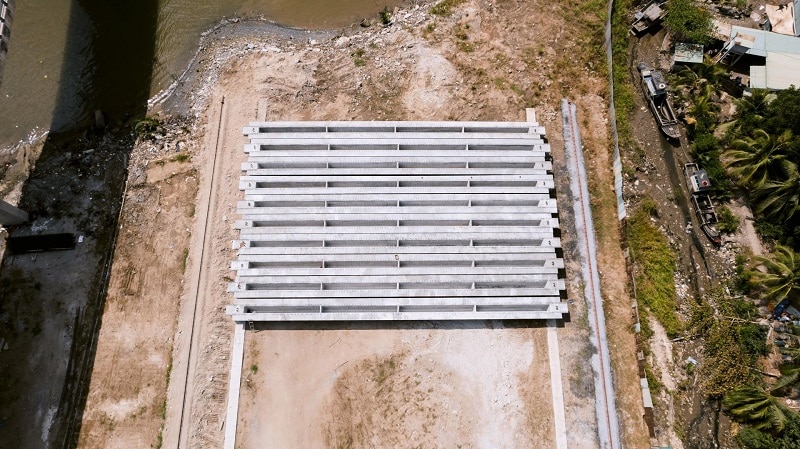

Nhược điểm và hạn chế cần lưu ý
Bên cạnh ưu điểm, dầm Super T cũng có những hạn chế cần được tính toán ngay từ giai đoạn lựa chọn phương án.
Trọng lượng và kích thước lớn
Dầm Super T có kích thước và khối lượng lớn, đặc biệt với các cấu kiện có chiều dài hàng chục mét. Đây là yếu tố ảnh hưởng trực tiếp đến phương án vận chuyển, tuyến đường, bán kính quay xe và khả năng tiếp cận công trường.
Yêu cầu thiết bị cẩu lắp chuyên dụng
Việc lao lắp cần thiết bị có sức nâng và tầm với phù hợp với trọng lượng dầm, chiều cao cầu và điều kiện địa hình. Một số dự án có thể phải sử dụng hệ thống lao dầm chuyên dụng thay vì chỉ dùng cần cẩu thông thường.
Sau khi hoàn thành chế tạo và vận chuyển đến công trường, dầm cần được đưa vào vị trí thiết kế theo phương án phù hợp với điều kiện mặt bằng và thiết bị. Xem thêm lao lắp dầm Super T để tìm hiểu quy trình thực hiện công đoạn này.
Yêu cầu kỹ thuật cao
Căng kéo cáp, kiểm soát cường độ bê tông, truyền lực dự ứng lực và kiểm tra hình học đều đòi hỏi quy trình kỹ thuật chặt chẽ. Các sai sót trong quá trình chế tạo có thể ảnh hưởng trực tiếp đến chất lượng và khả năng làm việc của dầm.
Các yêu cầu về thiết bị, trình tự thực hiện và an toàn cần được cụ thể hóa trong biện pháp thi công dầm Super T, căn cứ vào điều kiện thực tế và hồ sơ được phê duyệt của từng công trình.

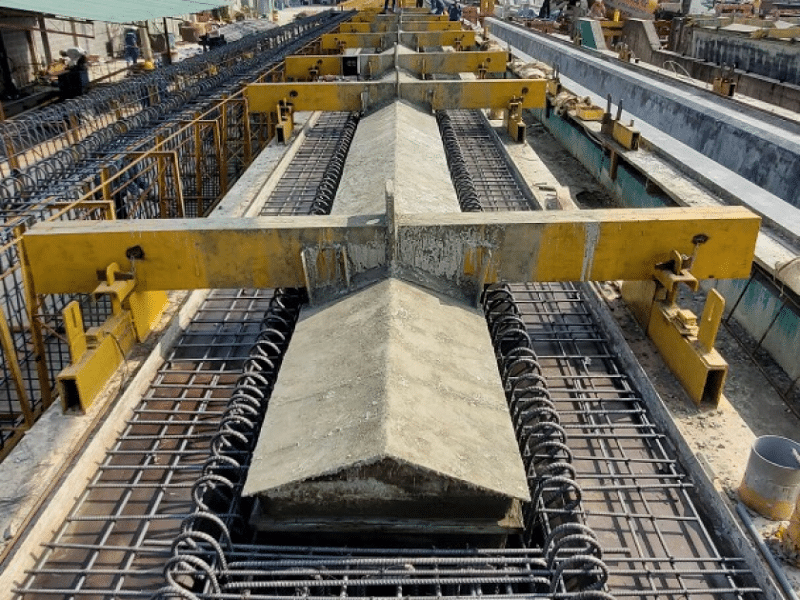

Dầm Super T được sử dụng trong những loại cầu nào?
Dầm Super T chủ yếu được sử dụng trong các công trình cầu đường bộ có nhịp vừa và tương đối lớn, đặc biệt những dự án yêu cầu cấu kiện đúc sẵn và tổ chức lao lắp nhanh. Phạm vi sử dụng cụ thể phụ thuộc vào khẩu độ, tải trọng, hình học tuyến và điều kiện thi công.
Cầu trên tuyến cao tốc và quốc lộ
Dầm Super T được sử dụng cho nhiều cầu đường bộ trên cao tốc, quốc lộ và các tuyến giao thông chính, đặc biệt với các nhịp giản đơn có khẩu độ phù hợp. Việc đúc sẵn và sản xuất hàng loạt giúp thuận lợi cho những dự án có số lượng dầm lớn.
Cầu vượt và cầu dẫn
Super T cũng có thể sử dụng cho cầu vượt, cầu dẫn và các nhịp cầu trong khu vực đô thị khi đáp ứng được yêu cầu về khẩu độ, tĩnh không và điều kiện vận chuyển, lao lắp. Với các công trình có mặt bằng hạn chế hoặc yêu cầu hình học đặc biệt, cần xem xét thêm các phương án kết cấu khác.
So sánh dầm Super T với dầm I, dầm T ngược và dầm hộp
Các loại dầm có đặc điểm tiết diện và phạm vi sử dụng khác nhau. Dầm I có tiết diện tương đối gọn; dầm T ngược có thể phù hợp với một số yêu cầu về chiều cao kết cấu và tổ chức thi công; trong khi dầm hộp có độ cứng xoắn lớn và thường được cân nhắc cho những kết cấu có yêu cầu hình học hoặc sơ đồ chịu lực đặc thù.
Do đó, lựa chọn loại dầm cần dựa trên khẩu độ, tải trọng, chiều cao kết cấu, điều kiện thi công và hiệu quả kinh tế của toàn dự án thay vì chỉ dựa vào một tiêu chí riêng lẻ.
Các lưu ý quan trọng khi lựa chọn dầm Super T
Khi lựa chọn dầm Super T, cần xem xét đồng thời yêu cầu kết cấu, điều kiện thi công và hiệu quả đầu tư của toàn dự án. Các yếu tố dưới đây giúp xác định phương án dầm phù hợp với từng công trình.
Khẩu độ và tải trọng thiết kế
Cần xác định khẩu độ, tải trọng khai thác, tải trọng bản thân và yêu cầu độ võng theo thiết kế. Các hệ tải trọng phải được lựa chọn theo tiêu chuẩn áp dụng và điều kiện cụ thể của công trình.
Điều kiện địa hình và vận chuyển
Cần đánh giá bãi đúc, tuyến vận chuyển, mặt bằng cẩu và khả năng tiếp cận vị trí lao lắp. Dầm chỉ phù hợp khi đáp ứng đồng thời yêu cầu kết cấu và điều kiện thi công thực tế.
Hiệu quả kinh tế toàn dự án
Ngoài giá chế tạo, cần tính cả chi phí vận chuyển, cẩu lắp, thiết bị, nhân công và thời gian thi công. Do đó, nên đánh giá tổng chi phí dự án thay vì chỉ so sánh đơn giá dầm.
Khi lập dự toán, ngoài chi phí chế tạo cấu kiện, cần xem xét thêm vận chuyển, thiết bị nâng hạ và lắp đặt tại công trường. Có thể tham khảo bảng giá dầm Super T để có thêm cơ sở dự trù chi phí, sau đó đối chiếu với quy cách và phạm vi công việc thực tế.
Qua những phân tích trên, Dầm Super T là gì? có thể được hiểu rõ hơn từ cấu tạo, nguyên lý dự ứng lực đến ưu nhược điểm và phạm vi ứng dụng trong các công trình cầu. Xây dựng Phát Đạt hy vọng những thông tin này giúp chủ đầu tư và đơn vị kỹ thuật có thêm cơ sở khi đánh giá, lựa chọn phương án dầm phù hợp với yêu cầu của từng dự án.
