Biện pháp thi công dầm Super T cần được tính toán và tổ chức chặt chẽ từ khâu chuẩn bị, vận chuyển đến lao lắp, đặt dầm lên gối và thi công bản mặt cầu. Mỗi công đoạn đều có những yêu cầu riêng về mặt bằng, thiết bị, định vị và kiểm soát chất lượng. Bài viết dưới đây Xây dựng Phát Đạt cung cấp góc nhìn thực tế về trình tự thi công, các điểm cần kiểm tra và yêu cầu an toàn trong quá trình lắp đặt dầm Super T.

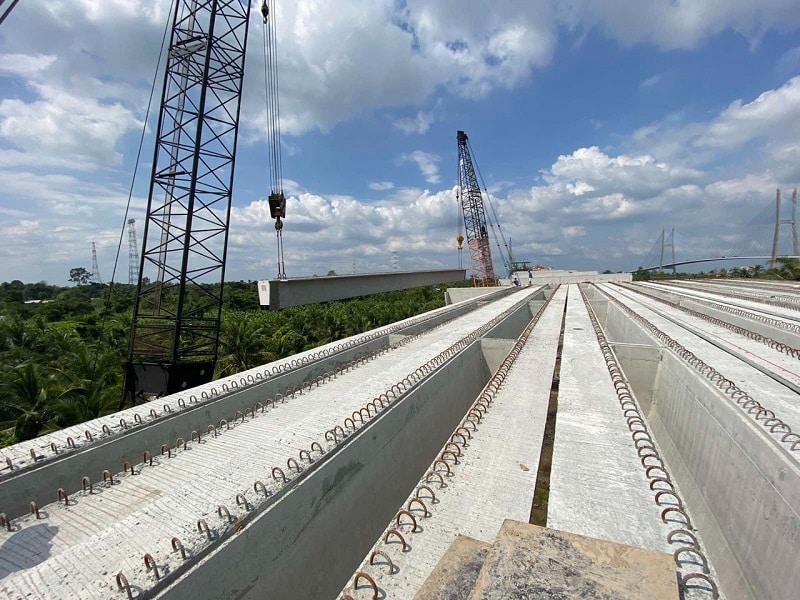

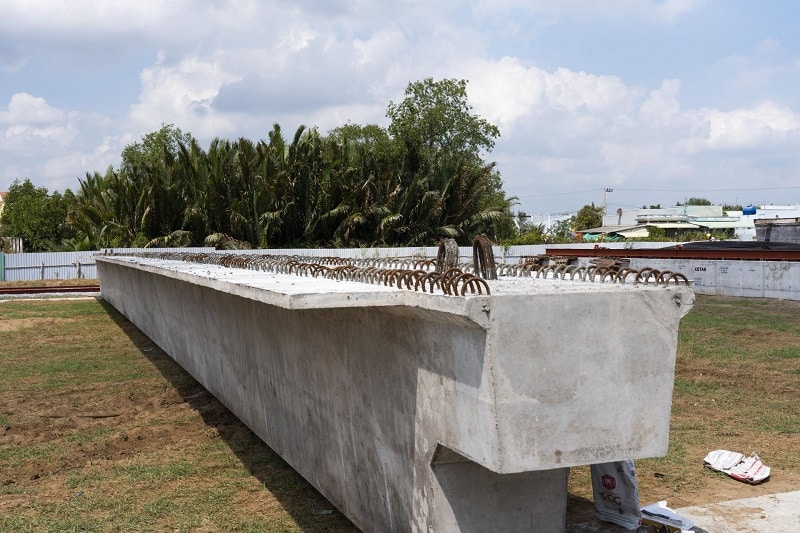

Tổng quan về biện pháp thi công dầm Super T
Dầm Super T được chế tạo sẵn, kiểm tra chất lượng trước khi vận chuyển đến công trường để thực hiện tập kết, nâng hạ và lắp đặt vào vị trí thiết kế. Do cấu kiện có kích thước và khối lượng lớn, quá trình thi công cần kiểm soát đồng thời điều kiện mặt bằng, thiết bị, vị trí gối và trạng thái ổn định của dầm.
Về tổng thể, biện pháp thi công dầm Super T gồm các bước: chuẩn bị → vận chuyển → lao lắp → đặt dầm lên gối → thi công bản mặt cầu → kiểm tra, nghiệm thu và kiểm soát an toàn. Trong đó, thiết bị phải được lựa chọn, bố trí và kiểm tra trước khi thực hiện lao lắp; các thông số cụ thể cần căn cứ vào thiết kế và phương án thi công được phê duyệt.

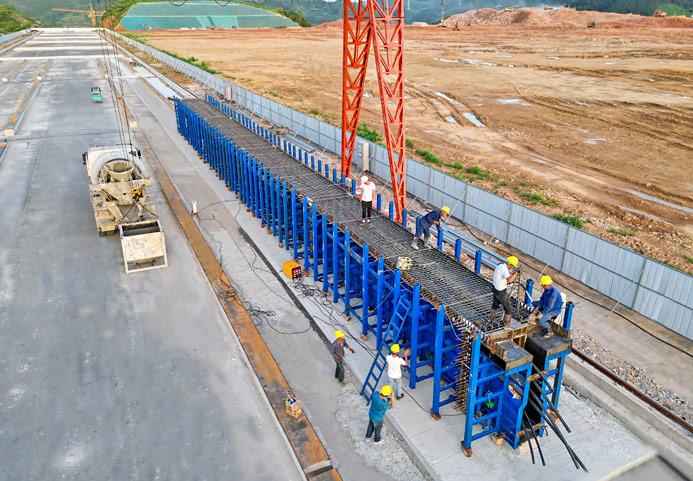

Chuẩn bị thi công dầm Super T
Công tác chuẩn bị là cơ sở để xác định dầm, mặt bằng và thiết bị đã đủ điều kiện đưa vào thi công. Việc kiểm tra cần được thực hiện trước khi vận chuyển và lao lắp, tránh tình trạng dầm đã tập kết nhưng vị trí gối hoặc đường vận chuyển chưa sẵn sàng.
Kiểm tra hồ sơ và phương án thi công
Trước khi triển khai, cần rà soát bản vẽ về nhịp cầu, bố trí dầm, vị trí gối và các chi tiết liên kết; đồng thời xác định kích thước, trọng lượng và điểm nâng của dầm. Phương án vận chuyển, nâng hạ và lao lắp phải được đối chiếu với điều kiện mặt bằng để thống nhất trình tự và cách phối hợp thiết bị.
Việc xác định khối lượng cấu kiện là cơ sở để lựa chọn phương tiện vận chuyển và thiết bị nâng phù hợp; có thể tham khảo thêm bài dầm Super T nặng bao nhiêu tấn.
Chuẩn bị mặt bằng và đường vận chuyển
Tuyến vận chuyển cần được kiểm tra về chiều rộng, không gian quay chuyển, chướng ngại và khả năng chịu tải của nền. Khu vực tập kết, vị trí đặt thiết bị nâng phải đủ diện tích, ổn định và được tổ chức theo trình tự thi công; đồng thời phân định khu vực hạn chế người và phương tiện trong quá trình vận chuyển, nâng hạ.
Kiểm tra dầm trước khi vận chuyển
Trước khi đưa dầm ra khỏi khu vực chế tạo, cần kiểm tra kích thước, hình học, bề mặt bê tông, điểm nâng và các chi tiết chờ, đồng thời đối chiếu hồ sơ chất lượng, nghiệm thu theo yêu cầu dự án. Các khuyết tật như nứt, sứt mẻ hoặc biến dạng có khả năng ảnh hưởng đến quá trình vận chuyển, nâng hạ phải được đánh giá và xử lý trước khi chuyển bước.
Các yêu cầu kiểm soát chất lượng từ khâu chế tạo được trình bày chi tiết hơn trong bài quy trình sản xuất dầm Super T, bao gồm công tác căng cáp, đổ bê tông, bảo dưỡng và truyền dự ứng lực.
Chuẩn bị vị trí gối
Vị trí đặt dầm cần được xác định theo tim cầu, tim dầm và cao độ thiết kế. Bề mặt và vị trí gối phải được kiểm tra trước khi dầm được đưa vào nhịp. Các dụng cụ phục vụ điều chỉnh, định vị và cố định cũng cần được chuẩn bị đầy đủ.
Vận chuyển dầm Super T đến công trường
Vận chuyển dầm Super T cần kiểm soát đồng thời điều kiện tuyến đường và trạng thái ổn định của cấu kiện. Phương án được lập dựa trên kích thước, trọng lượng dầm và điều kiện thực tế từ bãi đúc đến công trường.
Lập phương án vận chuyển dầm
Tuyến vận chuyển cần được khảo sát về chiều rộng, chiều cao thông xe, bán kính quay, nền đường và các vị trí giao cắt. Thời gian vận chuyển cũng cần được bố trí phù hợp với điều kiện giao thông và mặt bằng công trường.
Nâng và cố định dầm trên phương tiện
Dầm được nâng tại các vị trí theo thiết kế hoặc phương án được phê duyệt. Trước khi nâng cần kiểm tra thiết bị và phụ kiện nâng; khi đặt lên phương tiện, dầm phải được kê đỡ và cố định chắc chắn để hạn chế xê dịch trong quá trình vận chuyển.
Tập kết dầm tại công trường
Khu vực tập kết phải có nền ổn định, hệ thống kê đỡ phù hợp và được bố trí theo trình tự lao lắp. Sau khi dầm đến công trường, cần kiểm tra lại tình trạng cấu kiện, đặc biệt tại vị trí kê đỡ, điểm nâng và các bề mặt có nguy cơ hư hỏng.

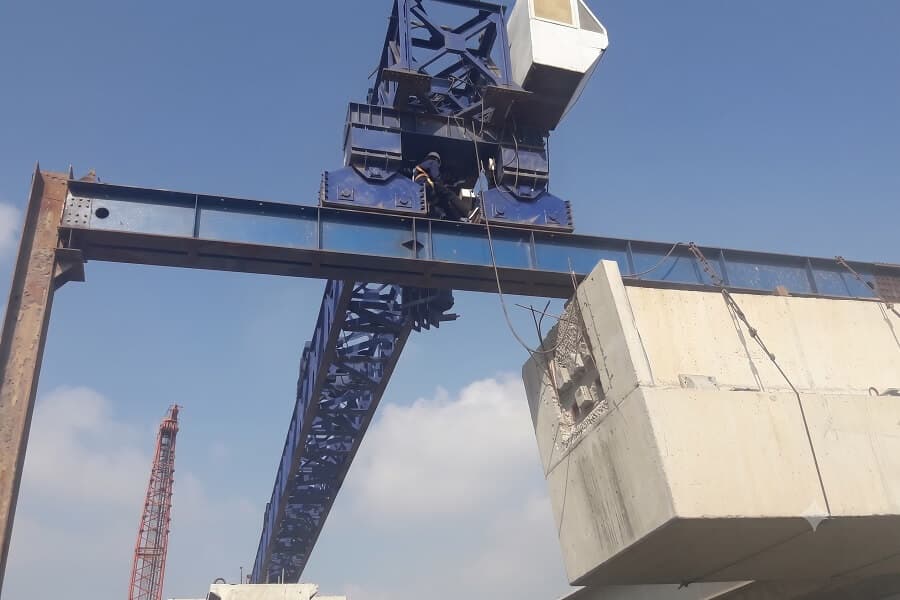

Lao lắp dầm Super T
Lao lắp dầm Super T là quá trình đưa dầm từ khu vực tập kết đến vị trí nhịp cầu bằng thiết bị nâng và hạ vào khu vực gối theo phương án thi công. Công việc cần kiểm soát đồng thời trạng thái dầm, thiết bị nâng, mặt bằng và vị trí gối để bảo đảm cấu kiện được di chuyển ổn định trong suốt quá trình. Các thông số và trình tự nâng hạ cụ thể phải tuân theo thiết kế, biện pháp thi công và phương án được phê duyệt.

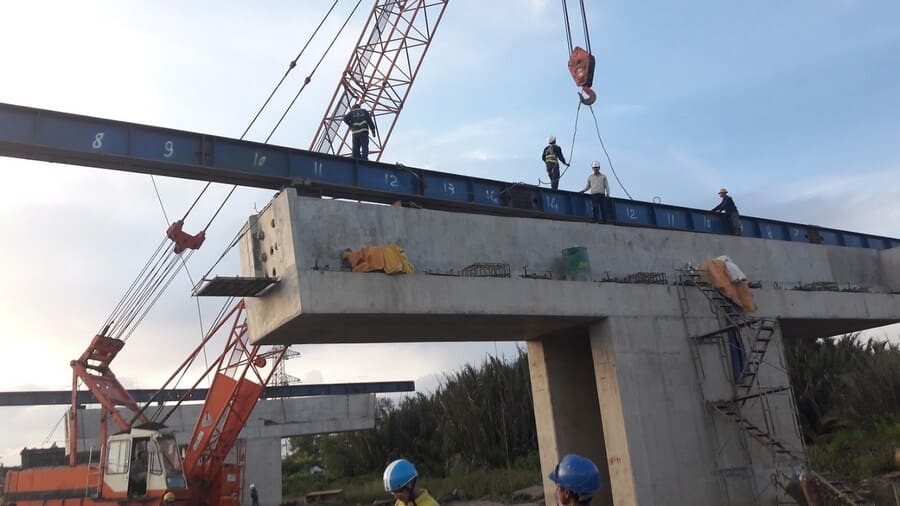

Bố trí thiết bị thi công dầm Super T
Thiết bị phục vụ thi công phải được lựa chọn dựa trên đặc điểm dầm và điều kiện thực tế của công trường. Việc bố trí không chỉ xét đến khả năng nâng mà còn phải tính đến tải trọng làm việc, phạm vi hoạt động, nền đặt thiết bị và không gian di chuyển.
Nhóm thiết bị phục vụ vận chuyển và nâng dầm
Tùy phương án, thiết bị có thể gồm phương tiện vận chuyển, cẩu hoặc thiết bị nâng, cáp, móc, sling và các phụ kiện nâng. Thiết bị đo đạc cũng cần được bố trí để kiểm tra tim, cao độ và vị trí dầm.
Tùy điều kiện mặt bằng và phương án tổ chức thi công, một số công đoạn nâng chuyển có thể sử dụng cổng trục; xem thêm bài cổng trục là gì để tìm hiểu thiết bị này.
Thiết bị phục vụ định vị và điều chỉnh
Sau khi dầm được đưa đến nhịp, có thể cần sử dụng thiết bị hỗ trợ điều chỉnh, kích hoặc dụng cụ cố định tùy theo phương án. Các thiết bị này phục vụ việc đưa dầm về đúng vị trí và duy trì ổn định trước khi chuyển bước.
Nguyên tắc bố trí thiết bị
Vị trí thiết bị nâng phải được xác định dựa trên tải trọng, phạm vi làm việc và điều kiện nền. Khu vực thao tác cần đủ không gian cho quá trình nâng, quay và di chuyển dầm, đồng thời không gây ảnh hưởng đến kết cấu đã thi công.
Vùng nguy hiểm phải được xác định và kiểm soát trong suốt thời gian thiết bị hoạt động.
Kiểm tra thiết bị trước khi sử dụng
Thiết bị nâng và phụ kiện phải được kiểm tra về tình trạng vận hành, khả năng chịu tải và hồ sơ kiểm định hoặc kiểm tra theo quy định áp dụng. Chỉ sử dụng thiết bị đáp ứng yêu cầu của phương án thi công.

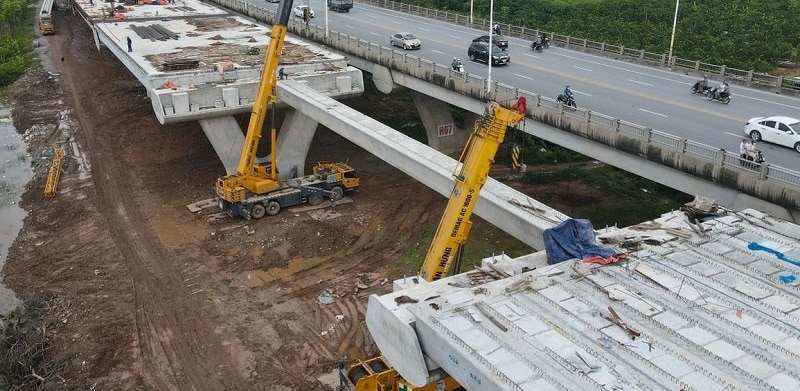

Lắp đặt dầm Super T lên gối
Sau khi lao đến nhịp, việc đặt dầm lên gối là bước quyết định vị trí hình học của hệ dầm. Dầm cần được hạ và căn chỉnh có kiểm soát thay vì chỉ đưa cấu kiện xuống vị trí gần đúng.
Kiểm tra vị trí gối trước khi hạ dầm
Trước khi hạ, cần kiểm tra tim gối, cao độ, khoảng cách giữa các vị trí gối và tình trạng bề mặt. Vị trí gối phải phù hợp với bản vẽ thiết kế và sẵn sàng tiếp nhận tải từ dầm.
Hạ dầm vào vị trí thiết kế
Dầm được hạ từ từ, kiểm soát theo tim dầm và tim gối. Trong quá trình hạ cần hạn chế va chạm với gối hoặc các kết cấu xung quanh.
Sau khi dầm tiếp xúc với gối, cần kiểm tra khả năng tiếp xúc và vị trí tương quan trước khi giải phóng hoàn toàn hệ thống nâng.
Điều chỉnh và cố định dầm
Nếu vị trí thực tế chưa đạt yêu cầu, việc điều chỉnh phải thực hiện theo phương án được phê duyệt. Các nội dung cần kiểm soát gồm tim dầm, cao độ, khoảng cách giữa các dầm và độ ổn định của hệ dầm.
Biện pháp cố định hoặc liên kết tạm thời được thực hiện khi cần thiết để duy trì trạng thái ổn định trước các công việc tiếp theo.
Kiểm tra sau khi đặt dầm
Sau khi hoàn thành, cần kiểm tra vị trí dầm trên gối, tim, cao độ, khoảng cách giữa các dầm và trạng thái ổn định. Chỉ khi các điều kiện cần thiết được xác nhận mới chuyển sang thi công bản mặt cầu.

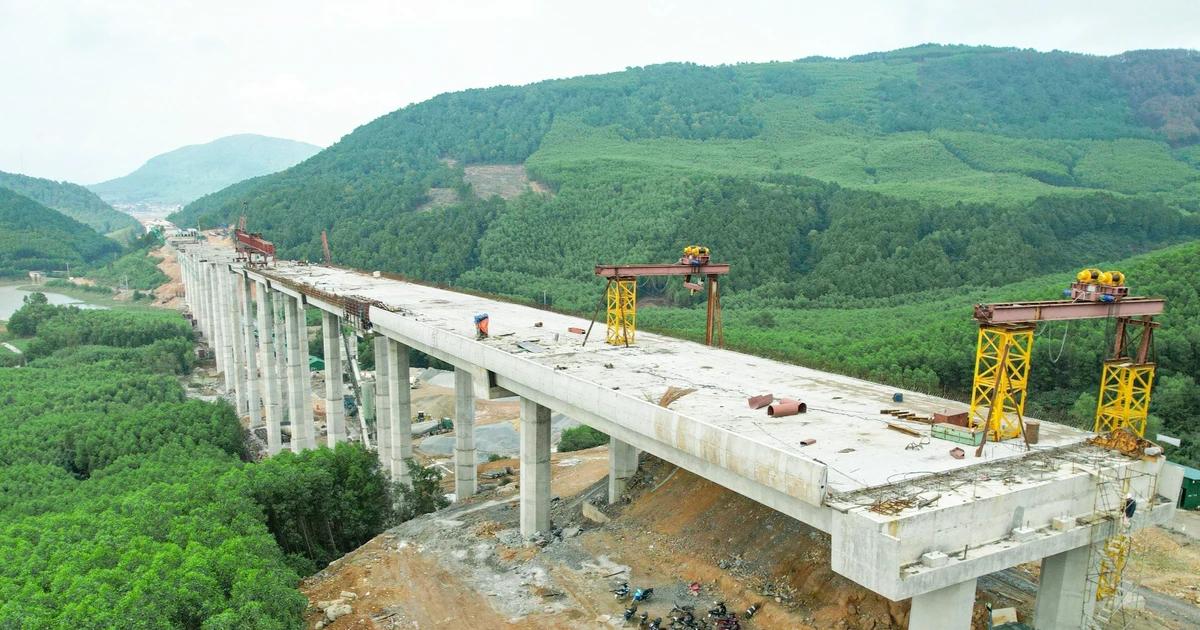

Thi công bản mặt cầu và các công việc liên quan
Sau khi hệ dầm Super T được lắp đặt và kiểm tra, bản mặt cầu được triển khai trên cơ sở vị trí thực tế của hệ dầm đã đáp ứng yêu cầu.
Chuẩn bị thi công bản mặt cầu
Trước khi lắp cốt thép và ván khuôn, cần kiểm tra lại tim, cao độ và khoảng cách giữa các dầm. Bề mặt thi công phải được vệ sinh, đồng thời kiểm tra các chi tiết chờ và liên kết.
Vật liệu, ván khuôn, cốt thép và thiết bị thi công cần được chuẩn bị theo hồ sơ thiết kế và trình tự đã thống nhất.
Lắp đặt cốt thép và ván khuôn
Cốt thép được bố trí theo bản vẽ thiết kế, kiểm soát vị trí, khoảng cách và lớp bảo vệ. Các chi tiết chờ, liên kết phải được kiểm tra trước khi đóng kín khu vực đổ bê tông.
Ván khuôn cần được kiểm tra về kích thước, cao độ, hình học và độ ổn định. Công tác nghiệm thu phải hoàn thành trước khi chuyển sang đổ bê tông.
Đổ và bảo dưỡng bê tông bản mặt cầu
Trước khi đổ bê tông, cần kiểm tra tổng thể cốt thép, ván khuôn và các chi tiết liên quan. Bê tông được thi công theo trình tự phù hợp với phương án, đồng thời kiểm soát cao độ và hình học bản mặt cầu.
Sau khi đổ, công tác bảo dưỡng được thực hiện theo yêu cầu kỹ thuật để kiểm soát quá trình phát triển cường độ và hạn chế các ảnh hưởng bất lợi đến chất lượng bê tông.
Các công việc liên quan
Tùy thiết kế, các công việc tiếp theo có thể gồm khe co giãn, lan can, lớp phủ mặt cầu và những chi tiết hoàn thiện khác. Các hạng mục này cần được triển khai theo hồ sơ thiết kế, tránh làm ảnh hưởng đến hệ dầm và bản mặt cầu đã nghiệm thu.

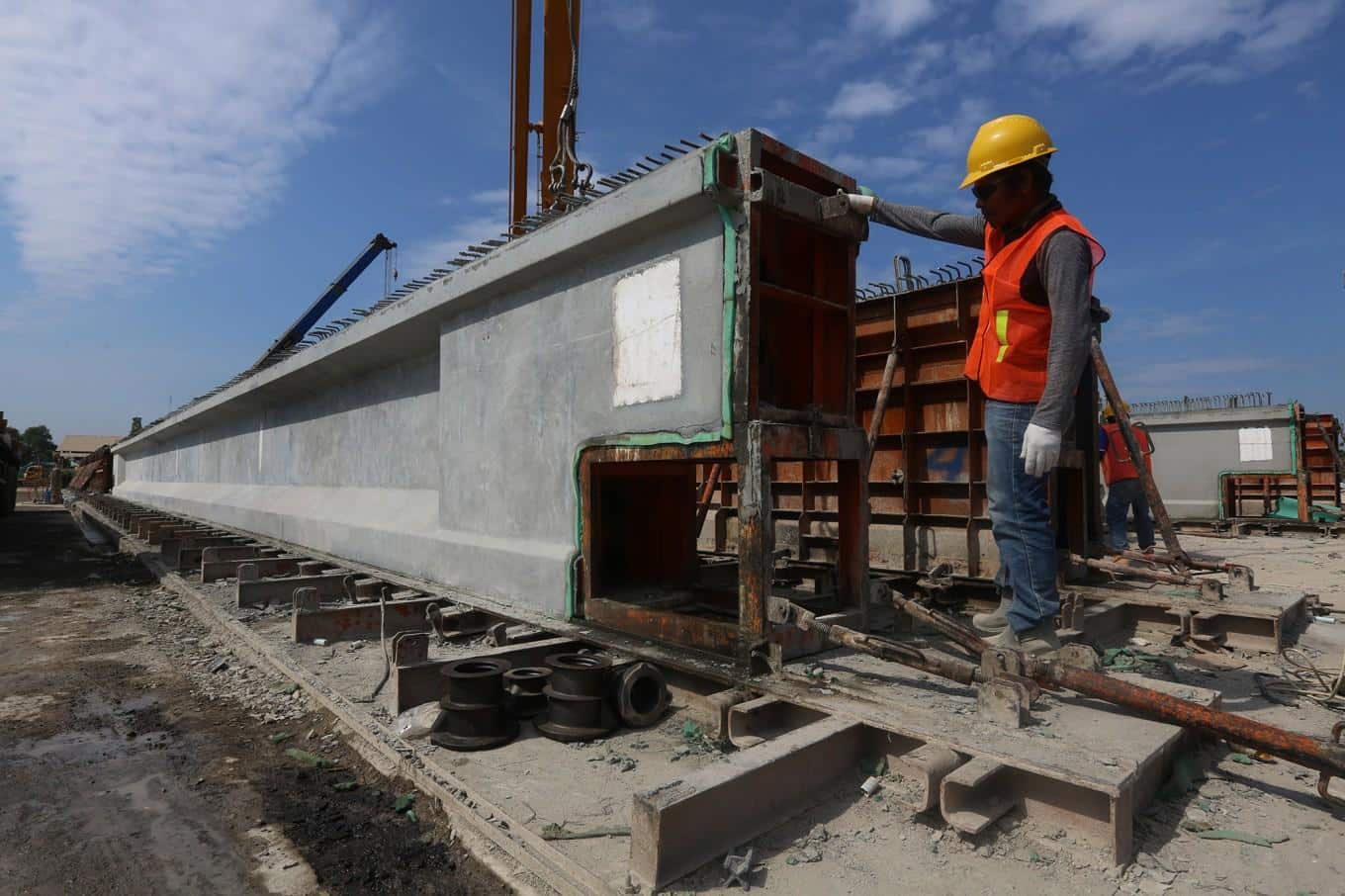

Kiểm tra chất lượng và nghiệm thu dầm Super T
Kiểm soát chất lượng không chỉ thực hiện sau khi hoàn thành toàn bộ công việc mà phải được tổ chức xuyên suốt từng giai đoạn. Mỗi bước cần có nội dung kiểm tra tương ứng trước khi chuyển sang công việc tiếp theo.
- Kiểm tra dầm trước khi vận chuyển: Kiểm tra kích thước, hình học, bề mặt, điểm nâng và các chi tiết liên quan; đối chiếu hồ sơ chất lượng, nghiệm thu trước khi vận chuyển.
- Kiểm tra trong quá trình vận chuyển và lao lắp: Kiểm soát tình trạng dầm, hệ thống kê đỡ, thiết bị và phụ kiện nâng; đồng thời theo dõi điều kiện nền, mặt bằng và phạm vi hoạt động của thiết bị.
- Kiểm tra sau khi đặt dầm: Kiểm tra tim, cao độ, vị trí trên gối, khoảng cách giữa các dầm và độ ổn định; xác nhận điều kiện chuyển sang thi công bản mặt cầu.
- Nghiệm thu bản mặt cầu: Kiểm tra cốt thép, ván khuôn, chi tiết chờ, bê tông, cao độ và kích thước hình học theo thiết kế; lập hồ sơ nghiệm thu theo từng giai đoạn.
Yêu cầu an toàn khi thi công dầm Super T
- An toàn khi vận chuyển dầm: Kiểm tra phương tiện, hệ thống kê đỡ và biện pháp cố định dầm trước khi di chuyển; kiểm soát tuyến đường và hạn chế người, phương tiện không liên quan vào khu vực vận chuyển.
- An toàn khi nâng và lao lắp: Kiểm tra thiết bị, phụ kiện nâng và thống nhất tín hiệu điều khiển; cách ly vùng nguy hiểm, không để người đứng dưới hoặc trong phạm vi tải nâng.
- An toàn khi làm việc trên cao: Bố trí lối tiếp cận và biện pháp phòng ngừa ngã phù hợp; kiểm soát vật tư, dụng cụ để tránh rơi xuống khu vực bên dưới.
- Kiểm soát điều kiện thi công: Theo dõi nền, mặt bằng, thời tiết và các yếu tố ảnh hưởng đến độ ổn định của dầm, thiết bị; dừng thi công khi điều kiện thực tế không đáp ứng yêu cầu an toàn.
Biện pháp thi công dầm Super T cần được tổ chức đồng bộ từ chuẩn bị mặt bằng, vận chuyển, lao lắp, đặt dầm lên gối đến thi công bản mặt cầu và nghiệm thu. Xây dựng Phát Đạt chú trọng kiểm soát từng công đoạn theo thiết kế, điều kiện thực tế và yêu cầu an toàn, qua đó đảm bảo quá trình lắp đặt dầm được thực hiện ổn định, đúng trình tự và đáp ứng yêu cầu kỹ thuật.
Với dự án cần phối hợp cả khâu chế tạo cấu kiện và lắp đặt tại công trường, chủ đầu tư có thể tham khảo dịch vụ sản xuất và lao lắp dầm Super T của Xây dựng Phát Đạt.
