Cổng trục là thiết bị nâng hạ dùng để nâng, hạ và di chuyển vật liệu, cấu kiện hoặc hàng hóa trong nhà máy, bãi tập kết và công trường. Thiết bị có kết cấu dạng cổng, tự di chuyển trên mặt đất và phù hợp với những khu vực khó bố trí cầu trục. Cùng Xây dựng Phát Đạt tìm hiểu cấu tạo, nguyên lý hoạt động, phân loại và ứng dụng của cổng trục.

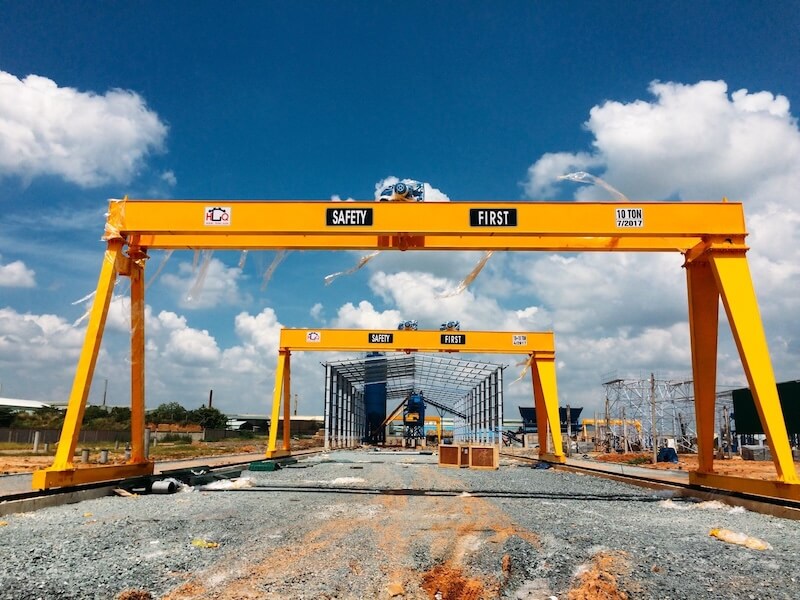

Cổng trục là gì?
Cổng trục là thiết bị nâng hạ gồm dầm chính được đỡ bởi hệ chân cổng và di chuyển trên ray hoặc đường chạy bố trí trên mặt đất. Trên dầm chính có cơ cấu nâng và xe con hoặc palăng để nâng, hạ và di chuyển tải theo phương ngang.
Khác với cầu trục thường được lắp trong nhà xưởng và sử dụng kết cấu công trình làm hệ đỡ, cổng trục có hệ chân riêng và có thể di chuyển độc lập trên tuyến làm việc. Thiết bị thường được sử dụng tại bãi vật liệu, nhà máy, công trường và các khu vực cần nâng chuyển cấu kiện có tải trọng lớn.

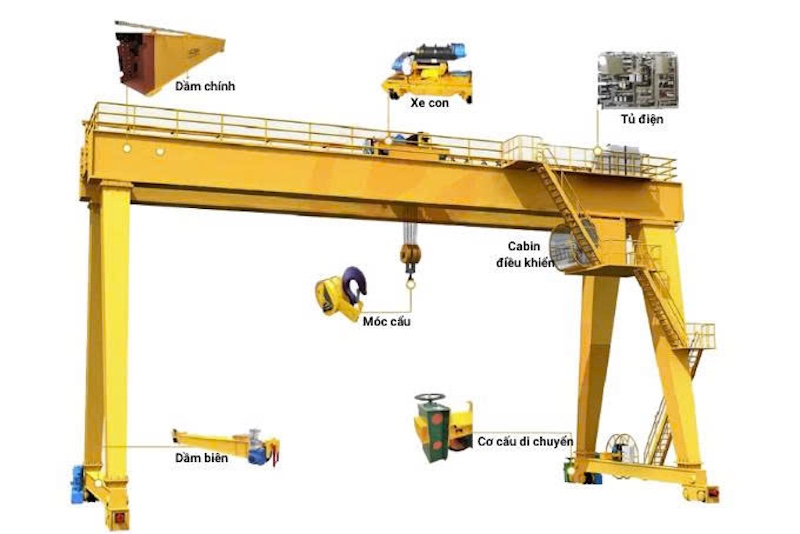

Cấu tạo cổng trục
Cổng trục được cấu tạo từ hai nhóm chính gồm kết cấu thép và các thiết bị phục vụ nâng hạ, di chuyển và điều khiển.
Kết cấu thép
- Dầm chính: Là bộ phận chịu lực chính, bố trí theo phương ngang và tạo khẩu độ làm việc cho cổng trục. Tùy thiết kế, thiết bị có thể sử dụng một hoặc hai dầm chính.
- Chân cổng: Có nhiệm vụ đỡ dầm chính và truyền tải trọng xuống hệ thống di chuyển. Chân cổng thường có dạng khung chữ A hoặc được thiết kế theo yêu cầu của từng công trình.
- Dầm biên: Liên kết với chân cổng và bố trí cụm bánh xe, giúp toàn bộ cổng trục di chuyển dọc theo tuyến ray.
- Các bộ phận phụ trợ: Có thể gồm sàn thao tác, lan can, kẹp ray, thiết bị chống xô lệch hoặc chống bão và các chi tiết phục vụ vận hành, đảm bảo an toàn.
Thiết bị nâng hạ và điều khiển
- Xe con và cơ cấu nâng: Gồm xe con, palăng hoặc cơ cấu nâng được bố trí trên dầm chính, thực hiện việc nâng, hạ và di chuyển tải theo phương ngang.
- Hệ thống di chuyển: Gồm động cơ, hộp giảm tốc, bánh xe và các bộ phận truyền động giúp cổng trục di chuyển dọc theo tuyến ray.
- Hệ thống điện và điều khiển: Cung cấp điện cho các cơ cấu làm việc và điều khiển hoạt động của thiết bị. Tùy cấu hình, cổng trục có thể vận hành từ cabin hoặc bằng thiết bị điều khiển từ xa.
Nguyên lý hoạt động của cổng trục
Cổng trục thực hiện ba chuyển động chính:
- Nâng, hạ tải: Cơ cấu nâng thay đổi cao độ của vật được nâng.
- Di chuyển ngang: Xe con hoặc palăng di chuyển trên dầm chính để thay đổi vị trí tải theo phương ngang.
- Di chuyển dọc: Toàn bộ cổng trục di chuyển trên ray hoặc tuyến đường chạy để đưa tải đến vị trí khác.
Sự phối hợp của các chuyển động này giúp cổng trục đưa tải đến vị trí cần thiết trong phạm vi làm việc được thiết kế.
Phân loại cổng trục
Cổng trục có thể được phân loại theo số lượng dầm chính, cấu hình chân cổng và mục đích sử dụng. Một số dạng phổ biến gồm:

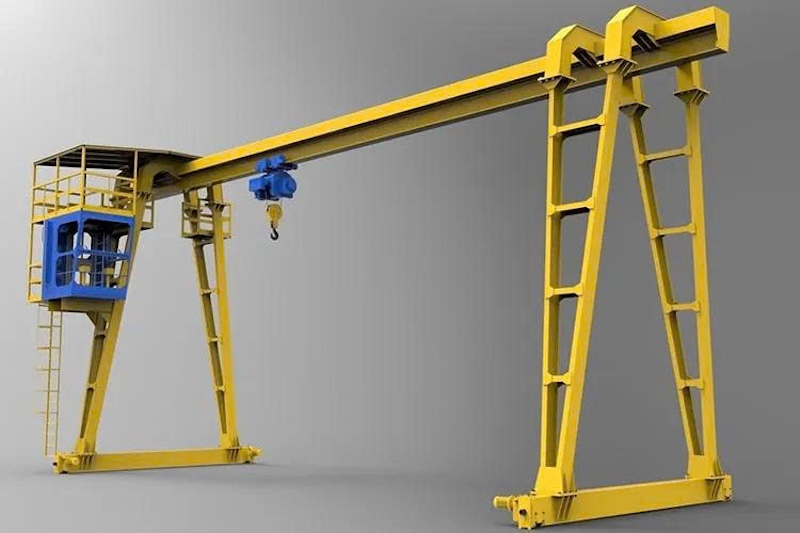

Cổng trục dầm đơn
Cổng trục dầm đơn sử dụng một dầm chính đặt trên hệ chân cổng, phù hợp với các công việc nâng hạ có tải trọng và yêu cầu làm việc tương ứng. Thiết bị thường được bố trí tại bãi vật liệu, nhà máy, kho hoặc khu vực sản xuất.

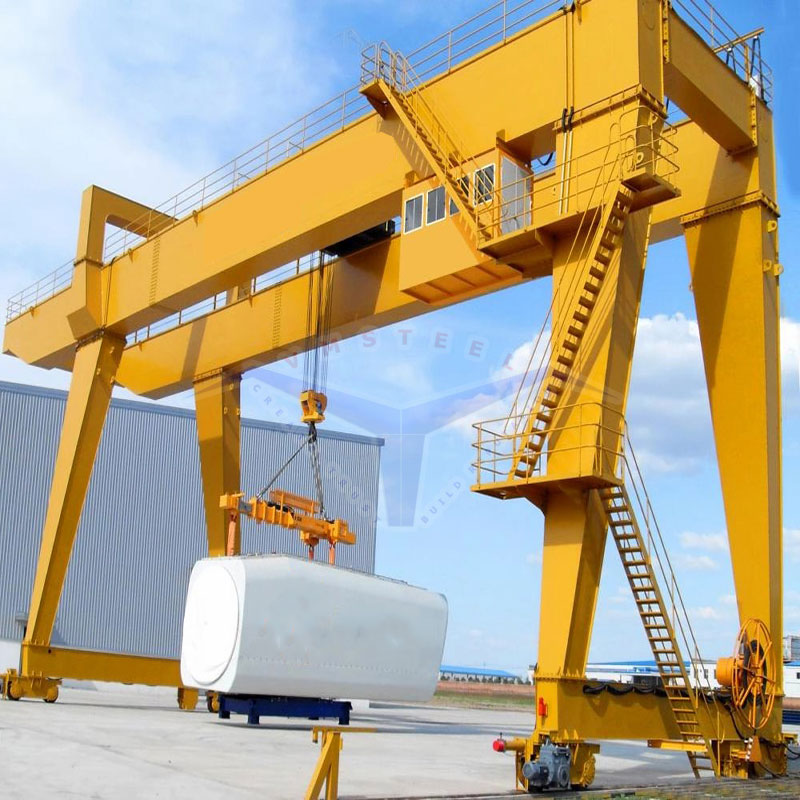

Cổng trục dầm đôi
Cổng trục dầm đôi sử dụng hai dầm chính song song, phù hợp với các yêu cầu tải trọng và khẩu độ lớn. Loại này thường được sử dụng tại nhà máy, bãi tập kết và công trình cần nâng chuyển cấu kiện nặng.

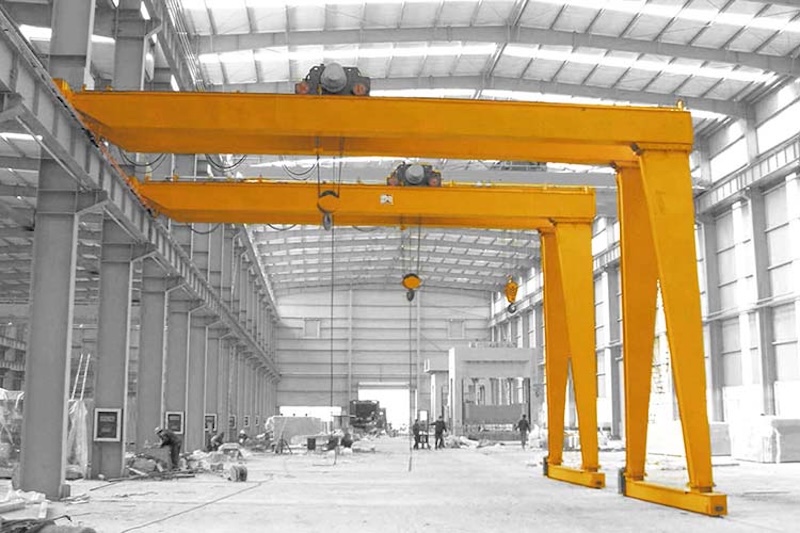

Bán cổng trục
Bán cổng trục có một phía sử dụng chân cổng, phía còn lại liên kết hoặc di chuyển trên hệ thống dầm đỡ ray. Cấu hình này phù hợp với nhà xưởng, kho hoặc khu vực cần tận dụng kết cấu đỡ sẵn và có thể thiết kế dạng dầm đơn hoặc dầm đôi.
Cổng trục chuyên dụng
Ngoài cổng trục dầm đơn, dầm đôi và bán cổng trục, một số thiết bị được thiết kế riêng theo yêu cầu nâng hạ và điều kiện làm việc của từng công trình. Có thể kể đến:
- Cổng trục Long Môn: thường được thiết kế phục vụ nâng chuyển, lao lắp các cấu kiện lớn trong thi công cầu, trong đó có dầm Super-T.
- Cổng trục theo yêu cầu đặc biệt: được thiết kế riêng về tải trọng, khẩu độ, chiều cao nâng và phạm vi di chuyển theo điều kiện của từng công trình.
Với các loại cổng trục chuyên dụng, cấu hình thiết bị cần được xác định dựa trên tải trọng nâng, kích thước vật nâng, điều kiện mặt bằng và phương án vận hành thực tế.

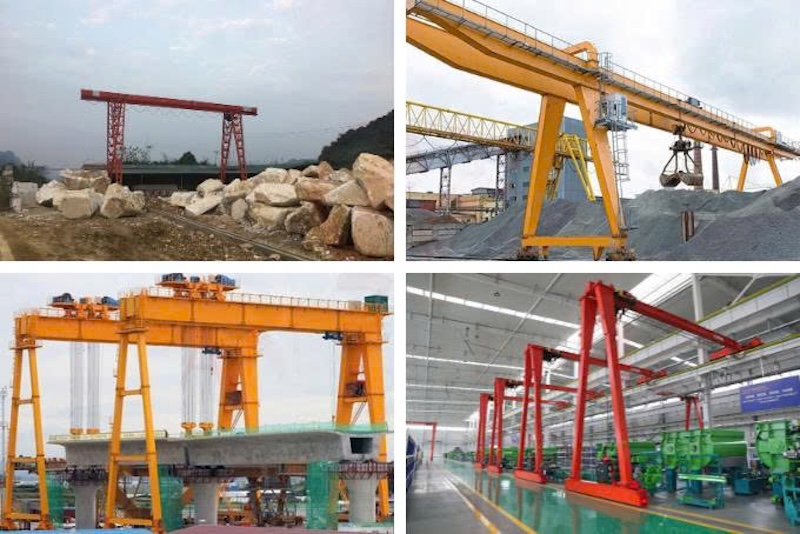

Ứng dụng của cổng trục
Cổng trục được sử dụng tại nhiều khu vực cần nâng chuyển vật liệu và cấu kiện theo tuyến làm việc cố định.
Bãi đúc và cấu kiện bê tông
Cổng trục có thể được sử dụng trong bãi đúc để nâng chuyển khuôn, vật liệu và cấu kiện bê tông đúc sẵn. Trong công trình cầu, thiết bị còn phục vụ di chuyển dầm và các cấu kiện kích thước lớn.
Công trường xây dựng
Tại công trường, cổng trục được sử dụng để nâng chuyển thép, cấu kiện bê tông, thiết bị và vật liệu có khối lượng lớn theo tuyến làm việc được xác định.
Nhà máy và xưởng sản xuất
Cổng trục phù hợp với nhà máy, xưởng cơ khí, xưởng kết cấu thép và các khu vực sản xuất có nhu cầu nâng chuyển sản phẩm hoặc thiết bị nặng.
Cảng và bãi hàng
Tùy cấu hình, cổng trục có thể được sử dụng tại cảng và bãi hàng để nâng hạ, di chuyển hàng hóa hoặc thiết bị trong phạm vi làm việc của hệ thống.

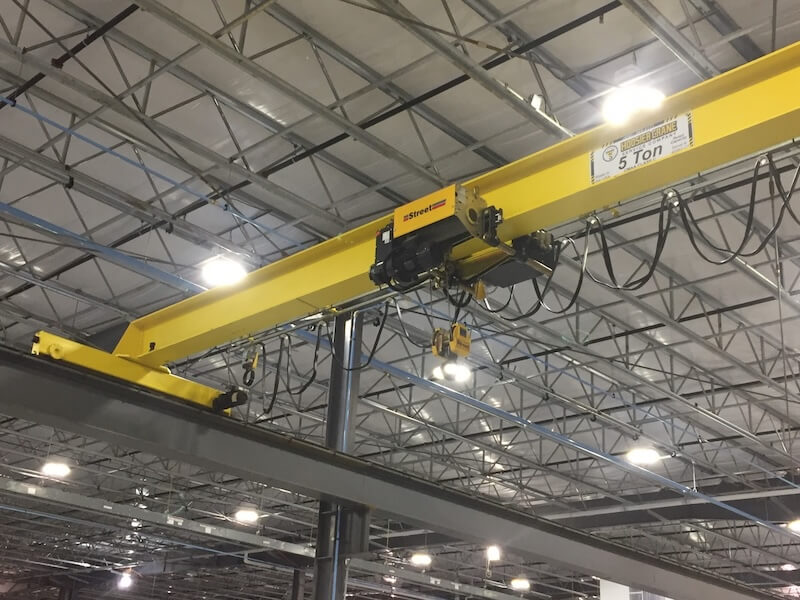

Ưu điểm và hạn chế của cổng trục
Ưu điểm
- Không phụ thuộc trực tiếp vào kết cấu nhà xưởng: Hệ chân riêng giúp thiết bị làm việc tại bãi ngoài trời hoặc khu vực không có kết cấu cầu trục.
- Phù hợp với tải trọng lớn: Kết cấu có thể được thiết kế theo tải trọng và khẩu độ yêu cầu.
- Phạm vi làm việc rõ ràng: Thiết bị di chuyển theo tuyến ray cố định.
- Nhiều cấu hình: Có thể lựa chọn dầm đơn, dầm đôi, bán cổng trục hoặc dạng chuyên dụng.
- Phù hợp cấu kiện lớn: Có thể phục vụ nâng chuyển cấu kiện bê tông, kết cấu thép và thiết bị nặng.
Hạn chế
- Cần mặt bằng phù hợp: Phải đủ không gian cho hệ chân và tuyến di chuyển.
- Yêu cầu nền và ray ổn định: Hệ thống di chuyển phải đáp ứng tải trọng của thiết bị và tải nâng.
- Chiếm không gian mặt bằng: Tuyến ray và hệ chân có thể ảnh hưởng đến giao thông, tập kết trong khu vực.
- Cần tính toán đồng bộ: Không chỉ dựa vào tải trọng nâng mà phải xét cả khẩu độ, chiều cao nâng, chế độ làm việc và mặt bằng.
Những thông số cần quan tâm khi lựa chọn cổng trục
Khi lựa chọn cổng trục cần xem xét các thông số chính:
- Tải trọng nâng: Xác định khối lượng lớn nhất của vật cần nâng.
- Khẩu độ: Là khoảng cách làm việc giữa hai chân cổng, ảnh hưởng đến phạm vi nâng chuyển theo phương ngang.
- Chiều cao nâng: Xác định khả năng đưa tải lên cao và khoảng không gian cần thiết cho quá trình nâng hạ.
- Tốc độ nâng và di chuyển: Cần phù hợp với yêu cầu về năng suất và trình tự thi công.
- Điều kiện mặt bằng: Bao gồm nền, tuyến ray, không gian di chuyển và vị trí tập kết tải.
- Chế độ làm việc: Tần suất và cường độ sử dụng ảnh hưởng đến việc lựa chọn kết cấu và thiết bị.
- Phương án cấp điện và điều khiển: Cần được bố trí đồng bộ với tuyến di chuyển và điều kiện vận hành.
Các thông số này cần được xác định đồng thời thay vì lựa chọn riêng lẻ, đặc biệt với cổng trục phục vụ nâng chuyển cấu kiện lớn.

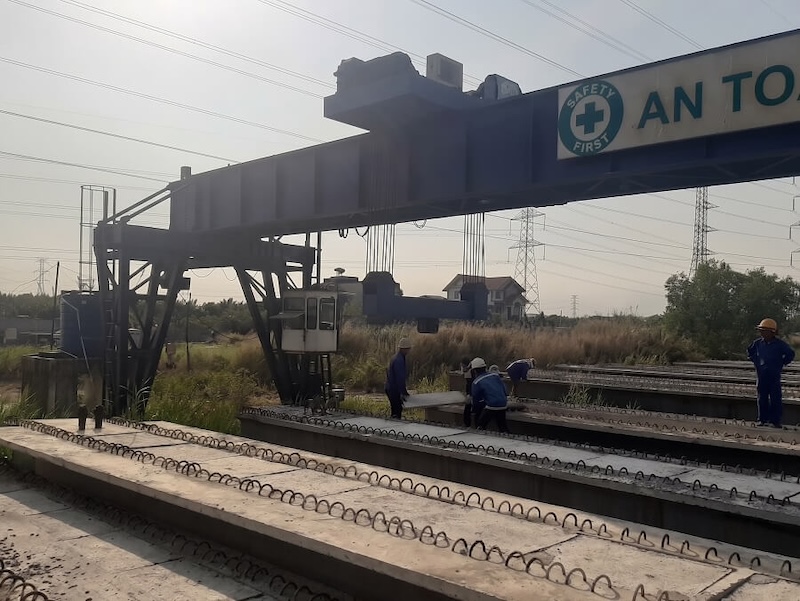

Cổng trục trong thi công dầm Super-T
Trong thi công dầm Super-T, cổng trục có thể được sử dụng tại bãi đúc hoặc khu vực tập kết để nâng chuyển dầm theo phương án thi công. Đối với công trình cầu, cổng trục chuyên dụng như Long Môn có thể phục vụ quá trình nâng và lao lắp dầm. Phương án sử dụng cần tính đến tải trọng, kích thước dầm, khẩu độ làm việc, vị trí đặt thiết bị và trình tự thi công.
Cổng trục chỉ là một phần của phương án nâng chuyển, cần được bố trí đồng bộ với phương án cẩu, móc nâng, vị trí kê dầm, điều kiện mặt bằng và yêu cầu an toàn.
Lưu ý khi sử dụng cổng trục
Trong quá trình vận hành cổng trục, cần kiểm soát thiết bị, tải trọng nâng và điều kiện làm việc thực tế. Một số điểm cần lưu ý gồm:
- Kiểm tra hệ thống nâng hạ, di chuyển, ray, bánh xe và các bộ phận liên quan trước khi vận hành.
- Xác định tải trọng, vị trí trọng tâm và phương án nâng phù hợp với khả năng của thiết bị.
- Không nâng tải vượt quá tải trọng cho phép hoặc vận hành khi thiết bị có dấu hiệu bất thường.
- Tổ chức khu vực nâng hạ, di chuyển tải và phạm vi hoạt động của thiết bị bảo đảm an toàn.
- Với cổng trục làm việc ngoài trời, cần kiểm tra điều kiện thời tiết và các yếu tố có thể ảnh hưởng đến độ ổn định trong quá trình vận hành.
Cổng trục phù hợp với nhiều khu vực cần nâng chuyển vật liệu và cấu kiện lớn như bãi tập kết, nhà máy và công trường. Việc lựa chọn thiết bị cần căn cứ vào tải trọng, khẩu độ, chiều cao nâng, điều kiện mặt bằng và phương án thi công thực tế. Xây dựng Phát Đạt lựa chọn và bố trí thiết bị phù hợp với yêu cầu của từng công trình, bảo đảm quá trình nâng chuyển an toàn và hiệu quả.
