Cổng trục chân đế là gì và có cấu tạo, nguyên lý hoạt động như thế nào là những vấn đề cần làm rõ trước khi lựa chọn thiết bị nâng hạ cho công trình. Trong bài viết này, Xây dựng Phát Đạt sẽ phân tích đặc điểm kết cấu, các loại cổng trục, ưu nhược điểm và ứng dụng thực tế, đồng thời làm rõ sự khác biệt giữa cổng trục chân đế, cổng trục chân dê và cần trục chân đế để giúp bạn xác định đúng thiết bị theo nhu cầu sử dụng.

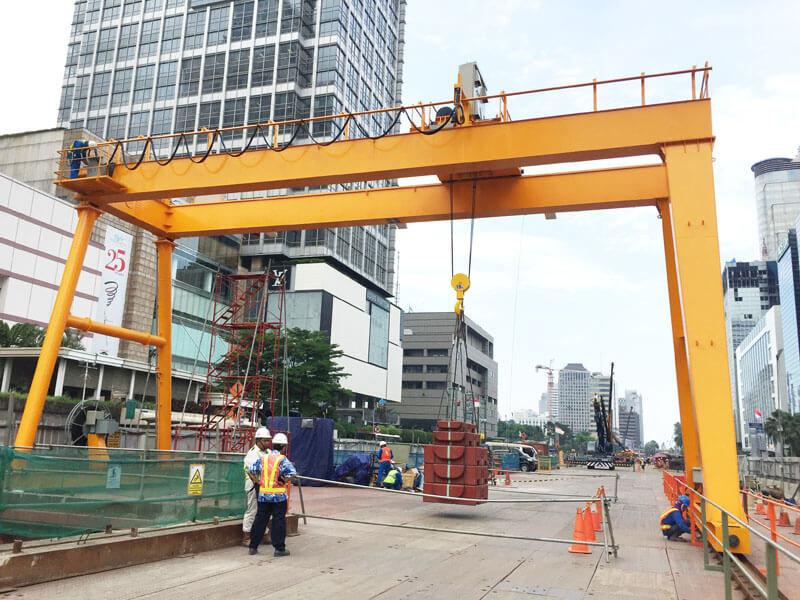

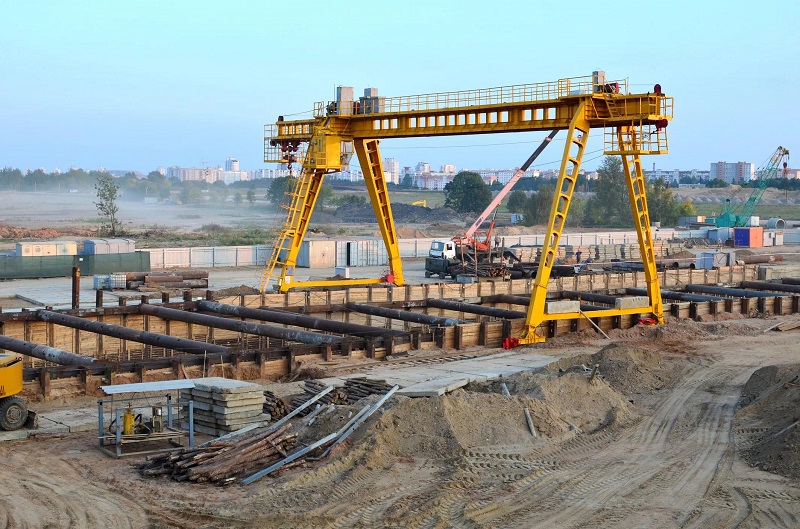

Cổng trục chân đế là gì?
Cổng trục là thiết bị nâng hạ có kết cấu dạng khung cổng, gồm dầm chính, chân đỡ và cơ cấu nâng bố trí trên xe con hoặc cụm nâng chuyên dụng. Thiết bị có thể di chuyển trên ray để nâng hạ, vận chuyển vật nặng trong phạm vi làm việc xác định.
Thuật ngữ “cổng trục chân đế” đôi khi được sử dụng chưa thống nhất, dễ nhầm với cổng trục chân dê và cần trục chân đế. Cổng trục chân dê thường dùng để nâng hạ cửa van, lưới chắn rác tại nhà máy thủy điện; trong khi cần trục chân đế có cần đặt trên bệ, thường có khả năng quay và được sử dụng tại cảng.
Do đó, cần căn cứ vào bản vẽ kết cấu, cơ cấu nâng và phương thức di chuyển để xác định đúng loại thiết bị trước khi lựa chọn.

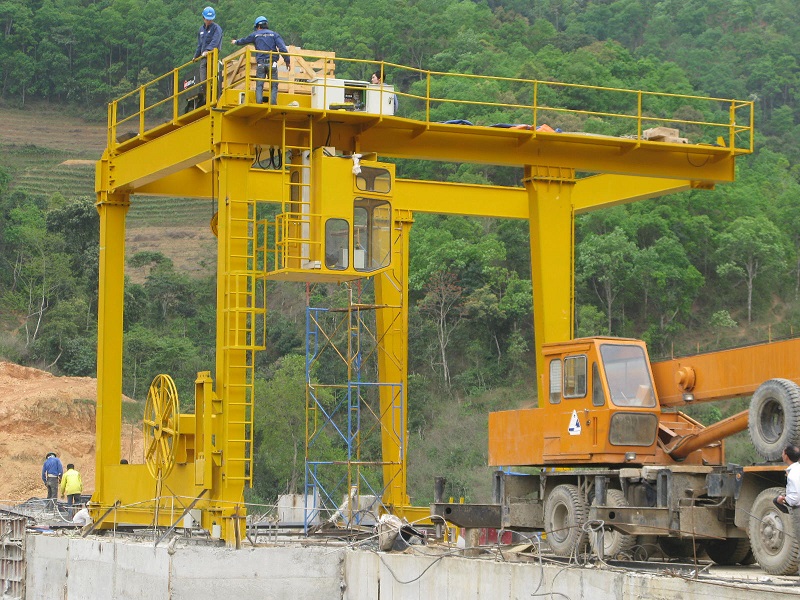

Cấu tạo của cổng trục chân đế
Cổng trục gồm kết cấu thép, cơ cấu nâng hạ, hệ thống di chuyển và điều khiển. Các bộ phận cần được tính toán đồng bộ để bảo đảm khả năng chịu tải, độ ổn định và an toàn vận hành.
Kết cấu thép và dầm chính
Dầm chính đỡ cơ cấu nâng và truyền tải trọng xuống chân cổng, thường có dạng hộp, dạng giàn hoặc kết cấu chuyên dụng tùy tải trọng và khẩu độ. Khi thiết kế cần kiểm tra khả năng chịu lực, độ võng, độ ổn định và chất lượng liên kết hàn, bulông.
Chân cổng, dầm biên và cụm bánh xe di chuyển
Chân cổng truyền tải trọng xuống hệ thống đỡ; các thanh giằng tăng độ cứng và hạn chế biến dạng. Với cổng trục chạy ray, dầm biên, bánh xe, động cơ, hộp giảm tốc và phanh phối hợp để di chuyển thiết bị. Nền móng và đường ray phải đáp ứng tải trọng bánh xe, cao độ và dung sai lắp đặt.
Xe con và cơ cấu nâng hạ
Xe con mang cơ cấu nâng di chuyển dọc dầm chính. Cơ cấu nâng thường gồm động cơ, hộp giảm tốc, tang cuốn cáp, cáp thép, puly, móc nâng và phanh giữ tải. Việc lựa chọn phải phù hợp với tải trọng, tốc độ, chiều cao nâng và đặc tính vật nâng; các nhiệm vụ chuyên dụng có thể cần cơ cấu thiết kế riêng.
Hệ thống điện, điều khiển và thiết bị an toàn
Hệ thống điện cấp nguồn, điều khiển các cơ cấu nâng hạ và di chuyển. Tùy thiết kế, thiết bị có thể được trang bị công tắc giới hạn hành trình, bộ hạn chế quá tải, phanh và nút dừng khẩn cấp. Cần kiểm tra trước ca, bảo dưỡng định kỳ và vận hành theo đúng quy trình an toàn.

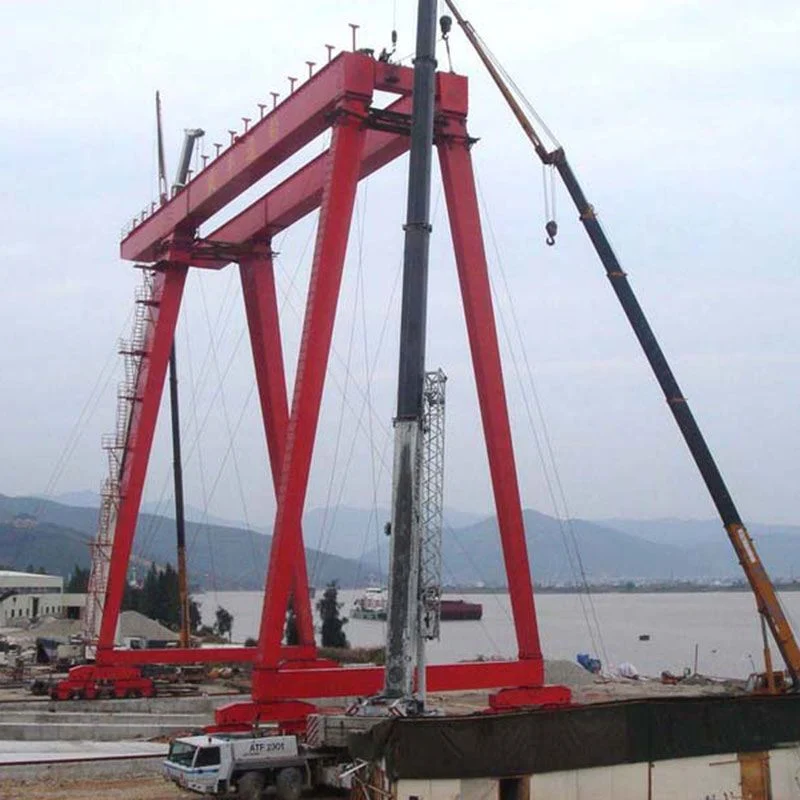

Nguyên lý hoạt động của cổng trục chân đế
Cổng trục hoạt động dựa trên sự phối hợp giữa cơ cấu nâng hạ, di chuyển xe con và di chuyển toàn bộ thiết bị (nếu có). Các chuyển động này giúp đưa vật nâng từ vị trí tiếp nhận đến vị trí lắp đặt hoặc tập kết.
Nguyên lý nâng và hạ vật
Khi nhận lệnh nâng, động cơ truyền chuyển động qua hộp giảm tốc đến tang cuốn, làm cáp được thu vào và kéo vật nâng lên. Khi hạ tải, tang nhả cáp có kiểm soát. Phanh giữ tải khi cơ cấu dừng, giúp hạn chế nguy cơ vật rơi ngoài ý muốn.
Trước khi nâng, cần kiểm tra tải trọng, tình trạng phụ kiện và độ chắc chắn của điểm móc, bảo đảm tải nằm trong giới hạn cho phép.
Nguyên lý nâng, hạ và di chuyển tải
Khi nâng, động cơ truyền chuyển động qua hộp giảm tốc đến tang cuốn, thu cáp và kéo vật lên. Khi hạ, tang nhả cáp có kiểm soát; phanh giữ tải khi cơ cấu dừng.
Sau khi nâng vật đến độ cao phù hợp, xe con di chuyển dọc dầm chính để thay đổi vị trí tải. Nếu cổng trục chạy trên ray, toàn bộ khung cổng tiếp tục di chuyển để đưa vật đến vị trí cần thiết. Trong quá trình vận hành, phải kiểm soát tốc độ, độ ổn định của tải và khoảng cách với các kết cấu xung quanh.
Trình tự vận hành cơ bản
Một chu trình vận hành thường gồm các bước:
- Kiểm tra cơ cấu nâng, phanh, đường ray và khu vực làm việc.
- Xác định tải trọng, trọng tâm và phương án móc tải.
- Nâng thử để kiểm tra khả năng giữ tải và độ ổn định.
- Di chuyển tải theo lộ trình đã xác định, kiểm soát nguy cơ va chạm.
- Hạ tải đúng vị trí; chỉ tháo phụ kiện khi vật đã ổn định.
- Đưa thiết bị về trạng thái an toàn và ghi nhận bất thường.
Trình tự thực tế phải tuân thủ hướng dẫn của nhà sản xuất và quy trình vận hành được phê duyệt.

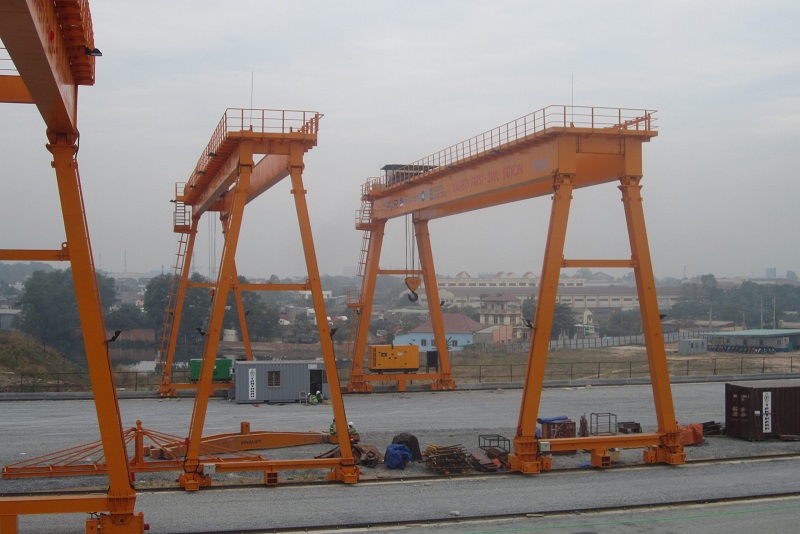

Cổng trục chân đế có những loại nào?
Việc phân loại cổng trục cần dựa trên kết cấu thực tế và mục đích sử dụng. Không phải mọi cách phân loại dưới đây đều áp dụng cho tất cả các thiết bị được gọi là cổng trục chân đế.
Phân loại theo kết cấu dầm
- Cổng trục dầm đơn: Sử dụng một dầm chính để đỡ cơ cấu nâng, thường phù hợp với yêu cầu tải trọng và khẩu độ trong phạm vi thiết kế của thiết bị.
- Cổng trục dầm đôi: Sử dụng hai dầm chính để đỡ xe con hoặc cơ cấu nâng, có thể đáp ứng tải trọng, khẩu độ và chế độ làm việc lớn hơn tùy phương án thiết kế.
Việc lựa chọn dầm đơn hay dầm đôi cần căn cứ vào tải trọng nâng, khẩu độ, chiều cao nâng, tải trọng động, độ võng cho phép và điều kiện lắp đặt thực tế.
Phân loại theo cấu hình chân cổng
Cổng trục có thể sử dụng các dạng chân đỡ, thanh giằng khác nhau và tích hợp công xôn ở một hoặc hai phía để mở rộng phạm vi làm việc. Cấu hình phải được tính toán theo đường truyền lực, độ ổn định, tải trọng bánh xe và mặt bằng lắp đặt.
Phân loại theo mục đích sử dụng
Tùy nhiệm vụ, thiết bị có thể được thiết kế để nâng hạ cửa van tại nhà máy thủy điện, vận chuyển cấu kiện trong nhà máy hoặc lắp ráp thiết bị nặng. Mỗi ứng dụng đòi hỏi cấu hình phù hợp với tải trọng, chu kỳ làm việc, môi trường và yêu cầu định vị.

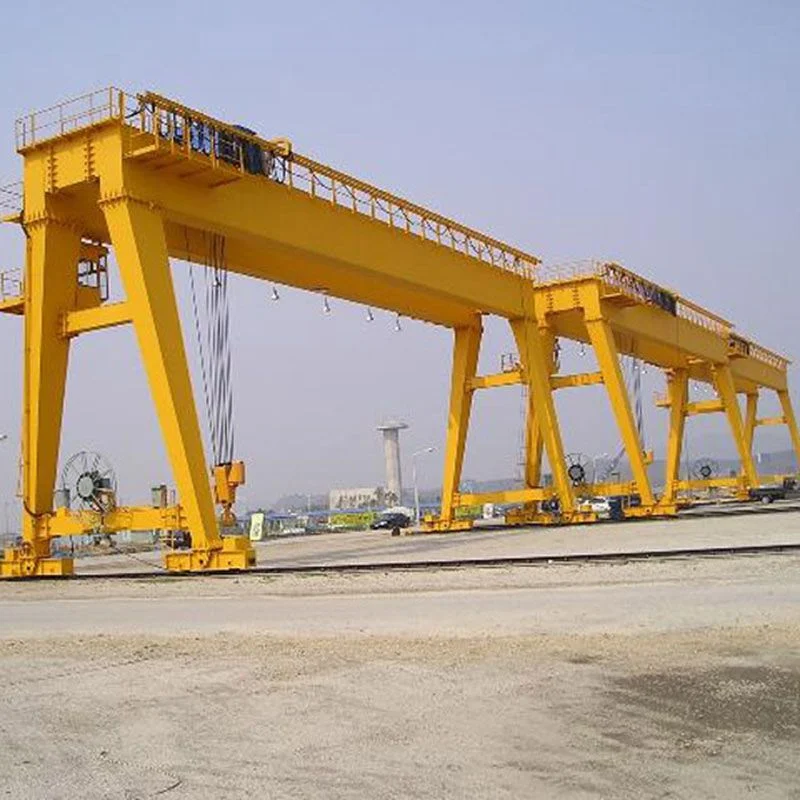

Ưu điểm và hạn chế của cổng trục chân đế
Cổng trục có khả năng nâng hạ vật nặng và phục vụ nhiều vị trí trong phạm vi làm việc xác định. Tuy nhiên, hiệu quả sử dụng phụ thuộc vào thiết kế kết cấu, điều kiện lắp đặt và quy trình vận hành.
Ưu điểm của cổng trục chân đế
- Khả năng nâng tải lớn: Có thể được thiết kế để nâng cấu kiện kích thước lớn hoặc cụm thiết bị chuyên dụng trong giới hạn tải trọng cho phép.
- Phạm vi làm việc rộng: Xe con di chuyển dọc dầm chính, kết hợp với chuyển động của toàn bộ cổng trục trên ray nếu có, giúp phục vụ nhiều vị trí.
- Linh hoạt trong lắp đặt: Có thể sử dụng tại bãi tập kết, khu vực ngoài trời hoặc nơi khó bố trí cầu trục, nếu nền móng và mặt bằng đáp ứng yêu cầu kỹ thuật.
- Tùy chỉnh theo nhiệm vụ: Tải trọng, khẩu độ, chiều cao nâng, tốc độ và cơ cấu nâng có thể được lựa chọn theo nhu cầu khai thác.
Hạn chế của cổng trục chân đế
- Chi phí đầu tư đáng kể: Có thể cần kết cấu thép lớn, hệ truyền động, đường ray và nền móng chuyên dụng.
- Yêu cầu cao về thiết kế: Dầm chính, chân cổng, liên kết, bánh xe và nền móng phải được tính toán đồng bộ để bảo đảm độ ổn định.
- Chịu ảnh hưởng của môi trường: Gió, mưa, độ ẩm, bụi và ăn mòn có thể làm suy giảm kết cấu thép, hệ thống điện và cơ cấu truyền động.
- Đòi hỏi vận hành nghiêm ngặt: Nâng quá tải, móc tải sai hoặc di chuyển không đúng phương án có thể gây tai nạn, hư hỏng thiết bị. Vì vậy, cần đào tạo người vận hành và kiểm tra, bảo dưỡng định kỳ.

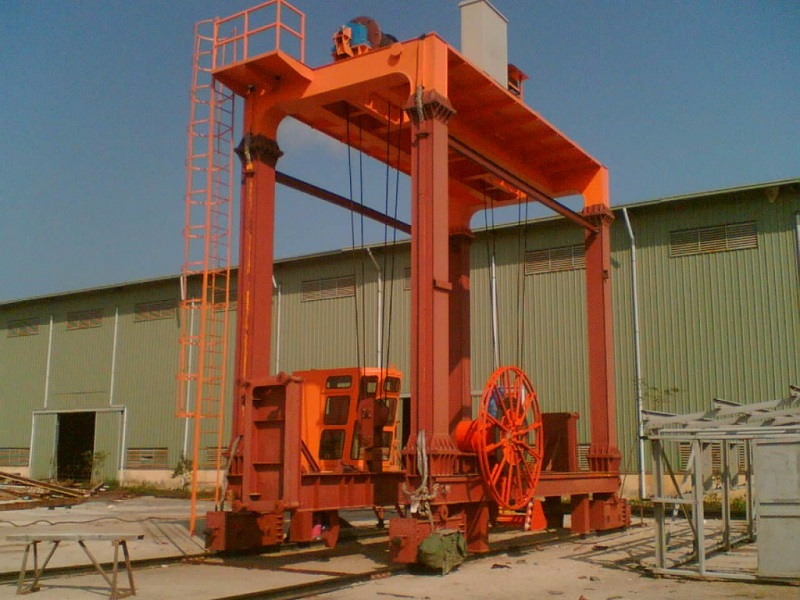

Ứng dụng của cổng trục chân đế trong thực tế
Cổng trục được ứng dụng trong nhiều lĩnh vực, đặc biệt tại các công trình thủy điện, nhà máy công nghiệp và khu vực tập kết cấu kiện.
Trong nhà máy thủy điện
Cổng trục chân dê chuyên dụng thường được sử dụng để nâng hạ cửa van, lưới chắn rác và thiết bị phục vụ bảo trì tại cửa nhận nước, đập tràn hoặc cửa xả. Tải trọng và cơ cấu nâng phải phù hợp với kết cấu cửa van và điều kiện vận hành.
Trong nhà máy và xưởng công nghiệp
Cổng trục hỗ trợ nâng hạ, vận chuyển kết cấu thép, cụm máy và thiết bị cơ khí trong quá trình lắp ráp, sửa chữa hoặc sản xuất. Việc lựa chọn thiết bị cần căn cứ vào tải trọng, kích thước vật nâng, tần suất làm việc và mặt bằng thực tế.
Trong bãi tập kết và khu vực lắp ráp chuyên dụng
Thiết bị phục vụ bốc dỡ, tập kết và di chuyển cấu kiện lớn đến vị trí thi công hoặc lắp ráp. Với các nhiệm vụ đặc thù như bốc dỡ container tại cảng, cần lựa chọn đúng loại cổng trục chuyên dụng theo tải trọng và phương án khai thác.

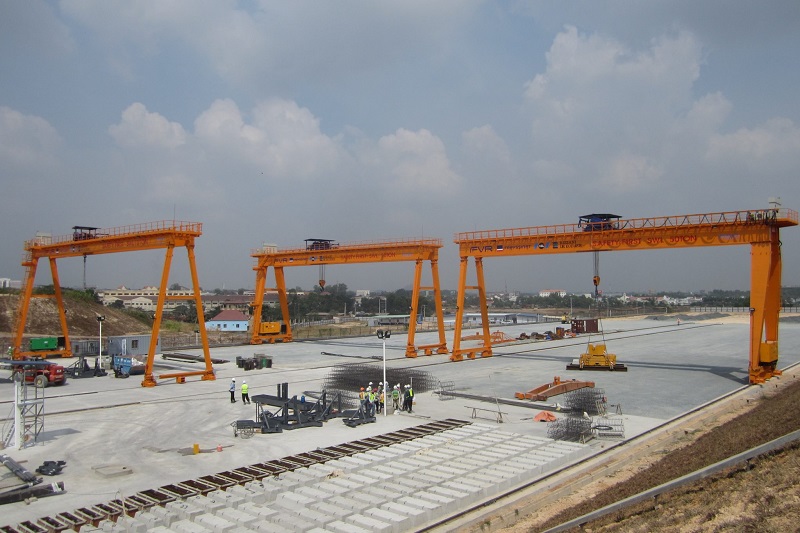

Các thông số kỹ thuật cần quan tâm khi lựa chọn cổng trục chân đế
Để lựa chọn thiết bị phù hợp, cần đánh giá đồng thời tải trọng, phạm vi làm việc, chế độ vận hành và điều kiện lắp đặt.
Tải trọng nâng định mức
Tải trọng nâng định mức là giới hạn tải thiết bị được thiết kế để nâng trong điều kiện quy định. Khi lựa chọn, cần tính đến khối lượng vật nâng, phụ kiện nâng và tải trọng lớn nhất trong chu kỳ làm việc, đồng thời kiểm tra khả năng đáp ứng của toàn hệ thống.
Khẩu độ và chiều cao nâng
Khẩu độ ảnh hưởng đến chiều dài dầm, nội lực và độ võng; chiều cao nâng phải đáp ứng khoảng cách từ vị trí nhận đến vị trí đặt tải cao nhất. Khi tính toán, cần xét kích thước vật nâng, cụm móc, phụ kiện và khoảng hở an toàn.
Tốc độ và chế độ làm việc
Cần xác định tốc độ nâng hạ, di chuyển xe con và di chuyển cổng trục theo yêu cầu năng suất, độ chính xác định vị. Đồng thời, phải xét tần suất vận hành, số chu kỳ và chế độ tải để lựa chọn thiết bị phù hợp với cường độ làm việc thực tế.
Điều kiện môi trường và lắp đặt
Với thiết bị ngoài trời, cần tính đến tải trọng gió, ăn mòn, thoát nước và bảo vệ hệ thống điện. Nền móng, đường ray phải đáp ứng tải trọng bánh xe và dung sai lắp đặt; đồng thời cần kiểm tra nguồn điện, không gian bảo trì và mặt bằng tổ chức nâng hạ.
Cổng trục chân đế khác gì cầu trục và cần trục chân đế?
Cổng trục có dầm chính đặt trên hệ chân cổng và thường di chuyển trên ray. Cầu trục di chuyển trên hệ ray hoặc dầm đỡ được bố trí trong nhà xưởng; còn cần trục chân đế có cần đặt trên bệ, thường kết hợp chuyển động quay để mở rộng phạm vi nâng hạ và phổ biến tại cảng biển.
Sự khác biệt chủ yếu nằm ở kết cấu chịu lực, cơ chế di chuyển và phạm vi làm việc. Khi lựa chọn, cần căn cứ vào tải trọng, không gian lắp đặt, quỹ đạo vận chuyển và yêu cầu vận hành để xác định thiết bị phù hợp.
Nắm rõ cổng trục chân đế là gì cùng đặc điểm kết cấu, nguyên lý hoạt động và phạm vi ứng dụng là cơ sở để lựa chọn thiết bị đáp ứng đúng yêu cầu nâng hạ. Với các dự án sử dụng thiết bị nâng chuyên dụng, Xây dựng Phát Đạt lưu ý cần ưu tiên tính đồng bộ giữa tải trọng, kết cấu chịu lực, hệ thống di chuyển và điều kiện lắp đặt, qua đó bảo đảm vận hành ổn định, an toàn và hiệu quả lâu dài.
