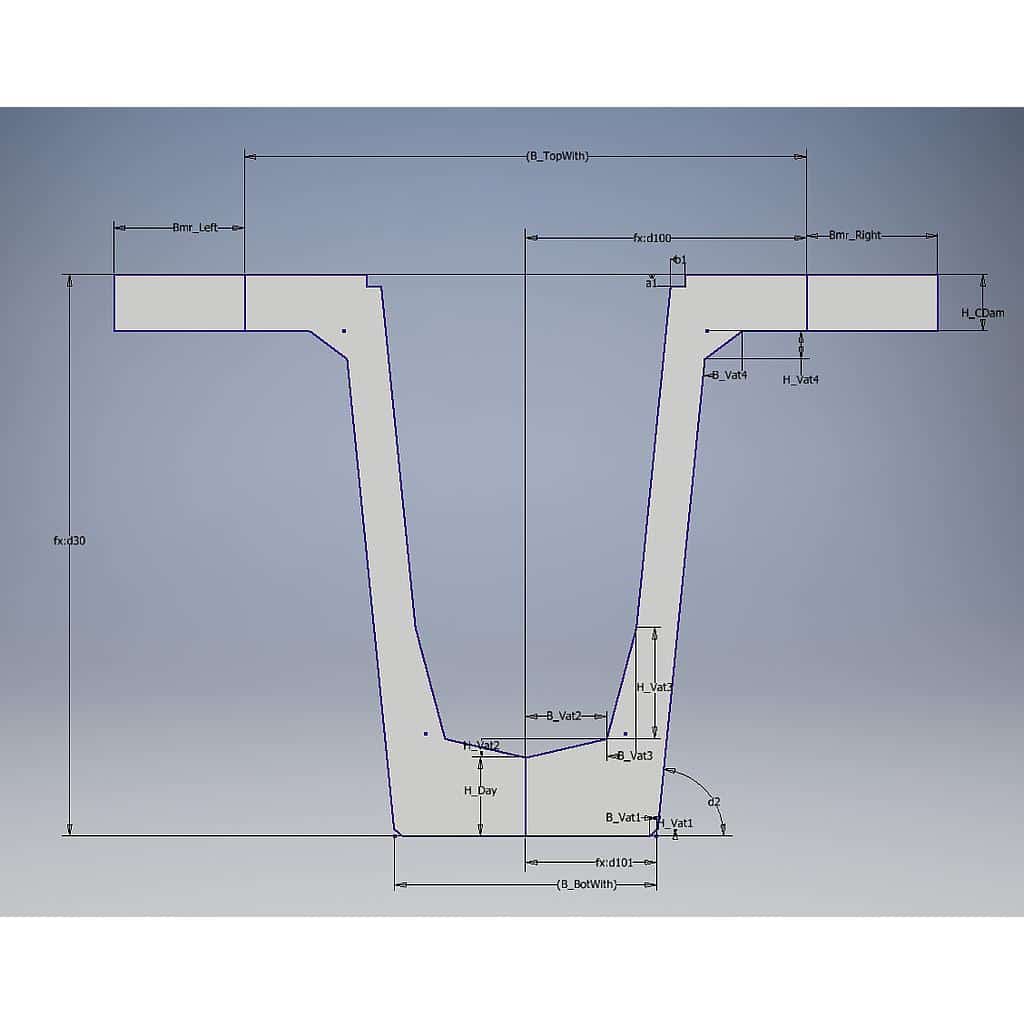

Các loại mặt cắt dầm Super T: kín và hở được phân biệt chủ yếu qua cấu tạo khoang rỗng và phần cánh trên của dầm, từ đó tạo ra những khác biệt trong chế tạo, kiểm soát chất lượng và thi công bản mặt cầu. Bài viết dưới đây, Xây dựng Phát Đạt sẽ phân tích đặc điểm của từng dạng mặt cắt để làm rõ cơ sở lựa chọn phù hợp cho từng dự án.
Mặt cắt dầm Super T kín và hở là gì?
Về cơ bản, hai dạng mặt cắt được phân biệt dựa trên cách cấu tạo phần cánh trên và khoảng rỗng trong thân dầm. Tài liệu thiết kế Super-T tại Việt Nam cũng ghi nhận hai dạng mặt cắt kín và hở trong hệ dầm được định hình hóa.
Mặt cắt Super T kín
Mặt cắt kín là dạng khoang rỗng được bao bọc hoàn toàn bên trong thân dầm, phần phía trên khoang được khép kín bằng bê tông. Khi đúc, lõi tạo rỗng phải được đặt và cố định chính xác trong khuôn để duy trì đúng kích thước, cao độ và vị trí thiết kế.
Đặc điểm này giúp tiết diện có cấu tạo khép kín nhưng đồng thời làm tăng yêu cầu kiểm soát trong quá trình sản xuất. Nếu lõi tạo rỗng bị xê dịch hoặc bê tông quanh khoang không được đổ, đầm đầy đủ, sai lệch có thể khó phát hiện sau khi dầm đã hoàn thiện.
Mặt cắt Super T hở
Mặt cắt hở có khoang rỗng mở về phía trên, thường được gọi là cánh trên hở. Cấu tạo này cho phép tiếp cận khu vực khoang rỗng thuận lợi hơn trong quá trình chế tạo và kiểm tra.
Khi dầm được lao lắp và bố trí thành hệ kết cấu nhịp, phần mở phía trên cần được xử lý phù hợp với cấu tạo bản mặt cầu. Vì vậy, lợi thế về kiểm tra khoang rỗng phải được xem xét cùng yêu cầu tổ chức thi công bản mặt cầu.

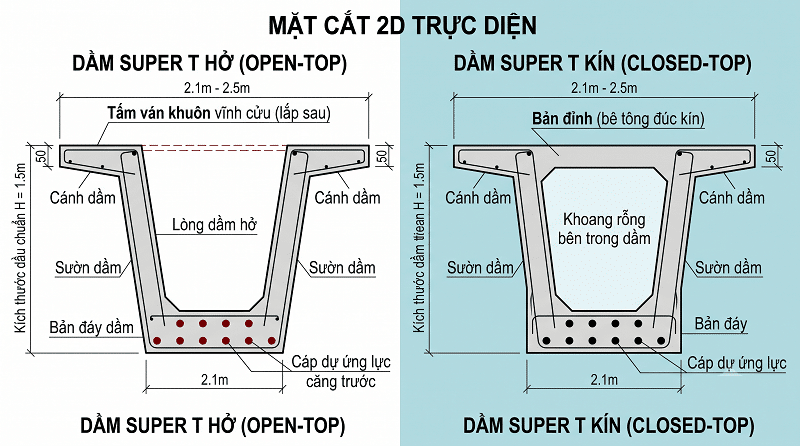

Cấu tạo mặt cắt kín và hở của dầm Super T
Dầm Super T gồm cánh trên, sườn dầm, phần đáy, khoang rỗng và khu vực bố trí cáp dự ứng lực. Tùy thiết kế, khoang rỗng có thể được khép kín với cánh trên hoặc mở về phía trên, tạo thành hai dạng mặt cắt kín và hở.
Mặt cắt kín yêu cầu hệ lõi hoặc khuôn tạo rỗng được định vị chính xác trong quá trình đúc, trong khi mặt cắt hở thuận lợi hơn cho việc kiểm tra và tổ chức thi công nhưng cần xử lý phù hợp phần mở khi liên kết với bản mặt cầu.
Cả hai dạng đều có thể được sử dụng trong hệ Super-T; lựa chọn cụ thể phụ thuộc vào tiêu chuẩn thiết kế, công nghệ chế tạo và yêu cầu của từng dự án.

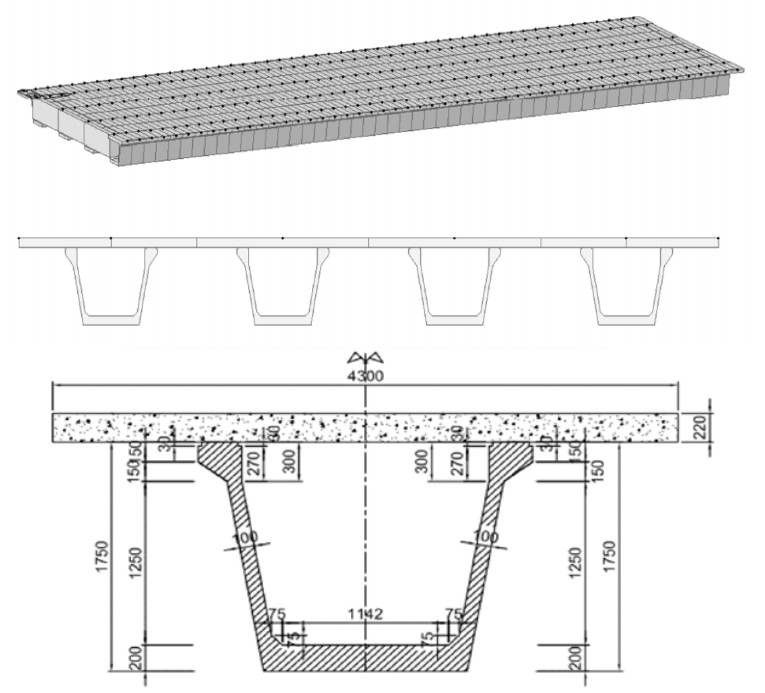

Ưu điểm của mặt cắt Super T kín và hở
Mặt cắt kín và hở có những ưu điểm khác nhau về đặc tính chịu lực, khả năng kiểm soát chế tạo và tổ chức thi công. Việc lựa chọn dạng mặt cắt cần xem xét đồng thời yêu cầu kết cấu và điều kiện sản xuất của từng dự án.
Ưu điểm của mặt cắt kín
Mặt cắt kín tạo thành tiết diện có khoang rỗng được bao bọc hoàn toàn. Xét về hình học, cấu tạo khép kín có thể tạo đặc tính thuận lợi đối với một số trạng thái chịu xoắn, nhưng khả năng thực tế phải được xác định thông qua tính toán kết cấu.
Phần phía trên khoang rỗng được khép kín cũng tạo bề mặt liên tục, có thể thuận lợi trong một số phương án cấu tạo bản mặt cầu. Tuy nhiên, những lợi thế này chỉ có ý nghĩa khi công nghệ chế tạo kiểm soát tốt vị trí lõi và chất lượng bê tông.
Ưu điểm của mặt cắt hở
Ưu điểm rõ nhất của mặt cắt hở là thuận lợi cho kiểm tra trong quá trình chế tạo. Khu vực khoang rỗng dễ tiếp cận hơn, giúp kiểm soát vị trí lõi, hình học tiết diện và chất lượng bê tông.
Đối với dầm đúc sẵn sản xuất hàng loạt, đây là yếu tố quan trọng trong kiểm soát chất lượng. Sai lệch có thể được phát hiện sớm trước khi cấu kiện được nghiệm thu, vận chuyển và đưa lên công trường.
TMR Queensland lựa chọn dạng cánh trên hở và không cho phép dạng khoang kín trong hệ tiêu chuẩn của mình, một phần do yêu cầu kiểm soát lõi tạo rỗng và chất lượng bê tông. Đây là một ví dụ cho thấy khả năng kiểm soát sản xuất có thể ảnh hưởng trực tiếp đến lựa chọn mặt cắt.

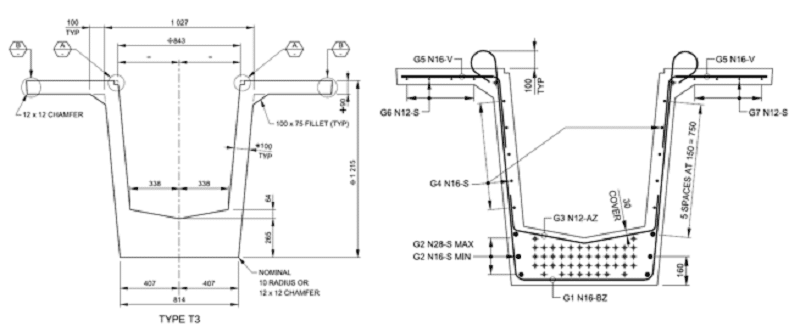

Nhược điểm và những điểm cần kiểm soát
Sự khác biệt giữa mặt cắt kín và hở thể hiện rõ nhất khi chuyển từ bản vẽ thiết kế sang quá trình chế tạo thực tế. Đây cũng là phần cần được kỹ sư và đơn vị sản xuất đặc biệt quan tâm.
Với mặt cắt kín
Trọng tâm kiểm soát nằm ở lõi tạo rỗng. Trước khi đổ bê tông cần kiểm tra tim, cao độ, kích thước và hệ thống cố định lõi. Trong quá trình đổ và đầm, phải hạn chế lõi bị nổi, xê dịch hoặc biến dạng. Đồng thời cần kiểm soát cốt thép, cáp dự ứng lực và chiều dày bê tông bảo vệ theo hồ sơ thiết kế.
Với mặt cắt hở
Việc kiểm tra khoang rỗng thuận lợi hơn nhưng phải chú ý phần mở phía trên. Khi lao lắp các dầm cạnh nhau, hệ ván khuôn hoặc bộ phận đỡ bản mặt cầu phải được đặt đúng vị trí, đủ ổn định và không làm thay đổi cao độ thiết kế trong quá trình đổ bê tông.
Sau khi lao lắp, cần kiểm tra tim dầm, khoảng cách giữa các dầm, cao độ, vị trí kê gối và các bộ phận liên kết trước khi chuyển sang các công việc tiếp theo. Sai lệch ở bước này có thể ảnh hưởng đến hình học của toàn bộ kết cấu nhịp.
Nên chọn mặt cắt Super T kín hay hở?
Không có một câu trả lời chung rằng mặt cắt kín hay hở luôn tốt hơn. Lựa chọn phải xuất phát từ điều kiện thiết kế và phương án thi công cụ thể.
Trước hết, cần xác định tiêu chuẩn thiết kế và yêu cầu của chủ đầu tư hoặc cơ quan quản lý. Một số hệ tiêu chuẩn có thể chấp nhận cả hai dạng, trong khi một số cơ quan chỉ cho phép Super-T mặt cắt hở. Vì vậy, tiết diện được lựa chọn phải phù hợp với bộ tiêu chuẩn áp dụng cho dự án.
Tiếp theo là công nghệ sản xuất. Đơn vị đúc dầm phải có khả năng chế tạo, định vị và cố định lõi tạo rỗng theo đúng sai số cho phép; đồng thời phải có quy trình kiểm tra kích thước, cốt thép, cáp dự ứng lực và chất lượng bê tông.
Yếu tố thứ ba là cấu tạo bản mặt cầu và phương án thi công. Với mặt cắt hở, cần xem xét hệ ván khuôn và cách xử lý khoảng mở giữa các dầm. Với mặt cắt kín, cần đánh giá kỹ khả năng kiểm soát khoang rỗng trong quá trình đúc.
Cuối cùng là QA/QC và khả năng nghiệm thu cấu kiện. Một tiết diện có ưu điểm về lý thuyết nhưng khó kiểm soát chất lượng tại bãi đúc chưa chắc là lựa chọn tốt cho dự án cụ thể.
Dưới góc độ thi công, lựa chọn hợp lý phải là phương án mà thiết kế, công nghệ chế tạo, kiểm soát chất lượng và trình tự thi công có thể phối hợp thành một hệ thống thống nhất.
Hy vọng bài viết trên tại Xây dựng Phát Đạt sẽ giúp người đọc hiểu rõ về các loại mặt cắt dầm Super T: kín và hở, từ đặc điểm cấu tạo đến những yêu cầu cần lưu ý khi sản xuất và lao lắp. Việc đánh giá đúng từng dạng mặt cắt sẽ là cơ sở để lựa chọn phương án phù hợp, đồng thời chủ động hơn trong công tác kiểm soát chất lượng và bố trí thiết bị phục vụ thi công.
