Ván khuôn dầm Super T là hệ thống trực tiếp quyết định hình dạng và độ chính xác tiết diện trong quá trình đúc dầm. Để kiểm soát chất lượng cấu kiện, cần xem xét từ cấu tạo khuôn ngoài, khuôn lõi đến cách lắp đặt, căn chỉnh và nghiệm thu trước khi đổ bê tông. Trong bài viết này, Xây dựng Phát Đạt phân tích các nội dung trên dưới góc nhìn kỹ thuật, tập trung vào những yêu cầu cần kiểm soát trong thực tế thi công.
Ván khuôn dầm Super T là gì?

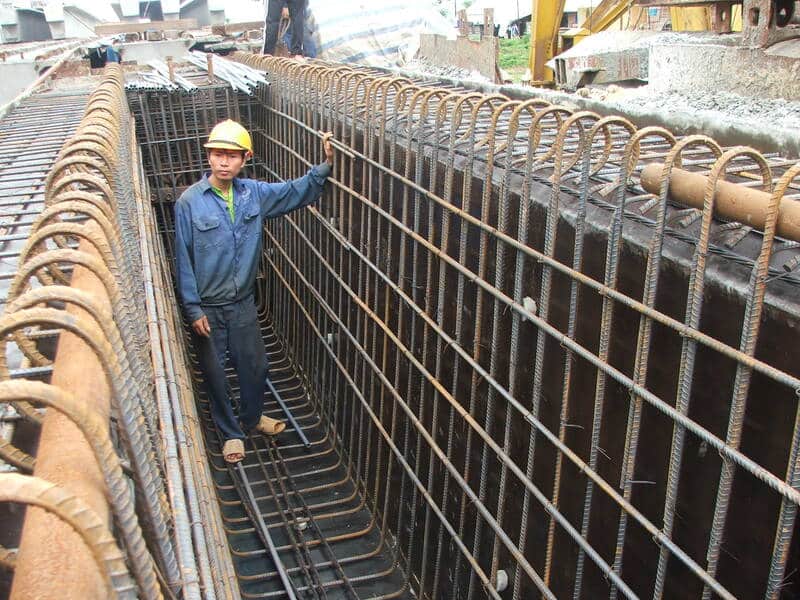

Ván khuôn dầm Super T là hệ thống khuôn được lắp đặt trên bệ đúc để tạo và duy trì đúng hình dạng tiết diện dầm trong quá trình đúc bê tông. Hệ thống thường gồm thép tấm, thép hình, sườn gia cường và các chi tiết liên kết, được chế tạo theo kích thước, cấu tạo của từng loại dầm.
Về chức năng, ván khuôn quyết định trực tiếp hình học của cấu kiện, từ kích thước bên ngoài, hình dạng cánh đến kích thước khoang rỗng và chiều dày thành dầm. Hệ thống được chia thành ván khuôn ngoài và ván khuôn trong, hay còn gọi là ván khuôn lõi dầm Super T.
Vì vậy, khi đánh giá ván khuôn Super T, cần xem xét đồng thời độ chính xác hình học, độ cứng, khả năng định vị, tháo lắp và duy trì độ chính xác qua nhiều chu kỳ sử dụng, thay vì chỉ dựa vào chiều dày hoặc trọng lượng thép.
Cấu tạo ván khuôn dầm Super T

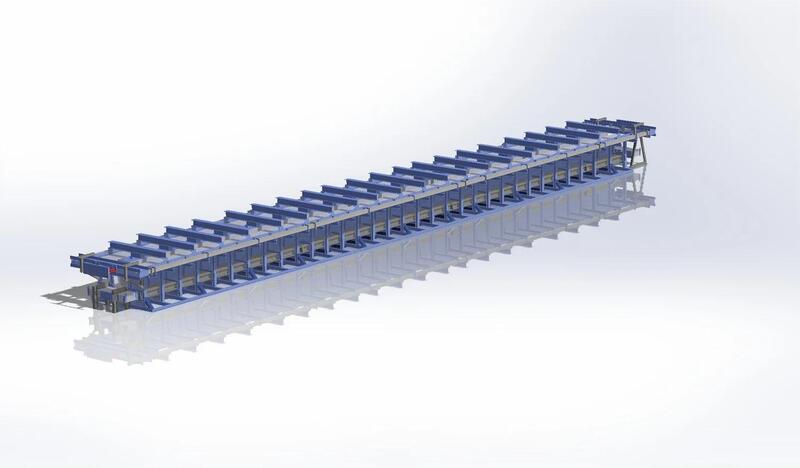

Cấu tạo ván khuôn dầm Super T thay đổi theo tiết diện dầm, chiều dài cấu kiện và thiết kế bệ đúc. Một hệ khuôn thường gồm ván khuôn ngoài, ván khuôn trong (khuôn lõi), bộ phận tạo hình cánh và thành, khuôn bịt đầu, sườn tăng cường cùng các chi tiết liên kết, đỡ và định vị. Cấu hình cụ thể cần căn cứ vào bản vẽ thiết kế thay vì áp dụng một bộ khuôn cố định cho mọi loại dầm.
Ván khuôn ngoài dầm Super T
Ván khuôn ngoài tạo hình các bề mặt phía ngoài của dầm, có thể gồm khuôn đáy, khuôn thành, khuôn cánh và bộ phận bịt đầu. Các tấm khuôn được liên kết với sườn tăng cường, khung chịu lực và hệ đỡ để duy trì hình dạng khi đổ, đầm bê tông.
Độ chính xác của khuôn ngoài phụ thuộc trực tiếp vào bệ đúc. Trước khi lắp đặt cần kiểm tra độ phẳng, cao độ và tình trạng bề mặt bệ. Sau khi cố định, tiếp tục kiểm tra tim, cao độ, kích thước tiết diện, độ thẳng và độ ổn định; các mối nối phải đủ kín để hạn chế rò rỉ hồ xi măng.
Ván khuôn lõi dầm Super T
Ván khuôn lõi, hay ván khuôn trong, được bố trí bên trong tiết diện để tạo khoang rỗng của dầm. Bộ phận này có thể gồm nhiều tấm hoặc đốt khuôn, sử dụng khung thép, tấm tạo mặt, sườn gia cường và các chi tiết phục vụ cẩu lắp, định vị, liên kết.
Yêu cầu quan trọng nhất là giữ đúng vị trí lõi theo tim, cao độ và khoảng cách đến khuôn ngoài, bởi sai lệch có thể làm thay đổi kích thước khoang rỗng và chiều dày thành dầm. Các đốt khuôn cũng phải được tổ chức liên kết và tháo dỡ hợp lý để có thể đưa vào, lấy ra khỏi dầm mà không gây va chạm hoặc làm biến dạng khuôn.
Quy trình lắp đặt ván khuôn dầm Super T
Lắp đặt ván khuôn dầm Super T được thực hiện theo cấu tạo bộ khuôn và điều kiện của bệ đúc. Trình tự cơ bản gồm lắp đặt, cố định, căn chỉnh hình học và kiểm tra nghiệm thu trước khi đổ bê tông.
Lắp đặt và cố định ván khuôn

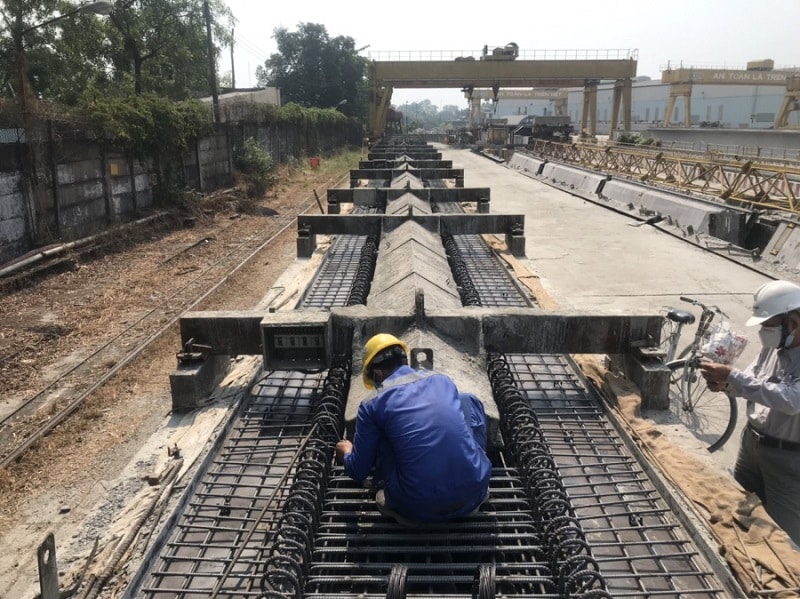

Trước khi lắp khuôn, bệ đúc cần được vệ sinh và kiểm tra độ phẳng, cao độ theo thiết kế. Ván khuôn ngoài được đưa vào vị trí, tổ hợp và liên kết với hệ đỡ; ván khuôn lõi được lắp thành từng đốt, sau đó cẩu vào vị trí bằng thiết bị phù hợp.
Sau khi lắp đặt, kiểm tra các mối nối, điểm cố định và hệ đỡ để bảo đảm khuôn không xê dịch trong quá trình căn chỉnh và đổ bê tông.
Căn chỉnh kích thước và hình dạng dầm
Hệ khuôn được căn chỉnh theo tim, cao độ, chiều rộng, chiều cao tiết diện, vị trí khuôn lõi, kích thước khoang rỗng và hình dạng cánh, thành dầm. Với khuôn lõi, cần kiểm tra tại nhiều điểm theo chiều dài để bảo đảm vị trí được duy trì ổn định, không chỉ đúng tại một đầu khuôn.
Sau mỗi lần điều chỉnh, các kích thước liên quan và mối liên kết cần được kiểm tra lại nhằm hạn chế sai lệch phát sinh giữa các bộ phận.
Kiểm tra trước khi đổ bê tông
Trước khi đổ bê tông, toàn bộ hệ khuôn cần được kiểm tra và nghiệm thu về hình học, cao độ, độ ổn định, liên kết, khe nối và vị trí khuôn lõi. Bề mặt tiếp xúc với bê tông phải được vệ sinh, xử lý chất chống dính theo yêu cầu; các vị trí có nguy cơ rò rỉ hồ xi măng phải được khắc phục.
Ván khuôn ngoài và ván khuôn trong cần được kiểm tra theo hồ sơ kỹ thuật trước khi chuyển sang các bước tiếp theo như lắp đặt cốt thép, cáp dự ứng lực và đổ bê tông.
Yêu cầu kỹ thuật khi lắp đặt ván khuôn dầm Super T
Khi lắp đặt ván khuôn dầm Super T, cần kiểm soát đồng thời độ chính xác hình học, độ kín khít, độ cứng ổn định và khả năng tháo lắp. Đây là cơ sở để khuôn duy trì đúng hình dạng thiết kế trong quá trình đổ, đầm bê tông và sử dụng qua nhiều chu kỳ.
Độ chính xác hình học
Ván khuôn phải được định vị đúng tim, cao độ và kích thước theo hồ sơ thiết kế. Chiều cao, chiều rộng, vị trí cánh, thành và khoang rỗng cần được kiểm tra tại nhiều điểm trên chiều dài khuôn. Với ván khuôn lõi, cần kiểm soát đồng thời vị trí lõi, cao độ và khoảng cách đến khuôn ngoài để tránh thay đổi chiều dày thành dầm. Bệ đúc cũng phải được kiểm tra độ phẳng, cao độ trước khi lắp khuôn.
Độ kín khít của các mối nối
Các tấm khuôn và vị trí tiếp giáp phải được liên kết kín, hạn chế rò rỉ nước xi măng khi đổ và đầm bê tông. Mối nối không đạt có thể tạo ba via, đường gờ hoặc khuyết tật bề mặt. Do khuôn được tháo lắp theo chu kỳ, các vị trí cong vênh, biến dạng hoặc liên kết lỏng cần được kiểm tra và xử lý trước mỗi lần đúc.
Độ cứng và ổn định của hệ khuôn
Khả năng ổn định của khuôn phải được đánh giá trên toàn bộ hệ gồm tấm khuôn, sườn tăng cứng, khung chịu lực, liên kết và điểm kê đỡ, không chỉ dựa vào chiều dày tấm thép. Sau khi lắp đặt, cần kiểm tra khả năng giữ tim, cao độ và kích thước tiết diện, đặc biệt tại khuôn lõi và các vị trí chịu tác động lớn khi đổ, đầm bê tông.
Khả năng tháo lắp và tái sử dụng
Hệ khuôn phải có trình tự lắp đặt, tháo dỡ phù hợp với thiết bị nâng và phương án tổ chức dây chuyền. Với khuôn lõi, các đốt khuôn cần có liên kết và điểm nâng hợp lý để đưa vào, lấy ra mà không va chạm hoặc làm biến dạng khuôn. Khi sử dụng nhiều chu kỳ, cần kiểm soát độ chính xác của khuôn sau mỗi lần tháo lắp để hạn chế sai lệch tích lũy.
Ván khuôn dầm Super T là một trong những yếu tố quan trọng quyết định độ chính xác hình học và chất lượng bề mặt của cấu kiện sau đúc. Việc kiểm soát tốt từ bệ đúc, khuôn ngoài, khuôn lõi đến căn chỉnh và nghiệm thu giúp hạn chế sai lệch, đồng thời duy trì độ ổn định qua nhiều chu kỳ sử dụng. Xây dựng Phát Đạt tổng hợp các yêu cầu cốt lõi để quá trình lắp đặt và kiểm soát ván khuôn được thực hiện đúng kỹ thuật, góp phần bảo đảm chất lượng dầm trong thực tế thi công.
